溶接は歴史の長い工法だが、現在のインバータ溶接機はデジタル化された電力電子機器へと変貌を遂げている。
溶接電流は単なる一定出力ではない。短絡移行、パルス移行といった運転状況において、溶滴の形成、短絡、液橋の破断、アークの再点弧に伴い電流は絶えず変動する。制御装置が電流を目標波形通りに制御するには、まず実際にどれだけの電流が流れているかを把握しなければならない。
そのため電流センサは溶接機内の部品の一つに過ぎないが、電流閉ループ制御における重要なフィードバック部品となる。

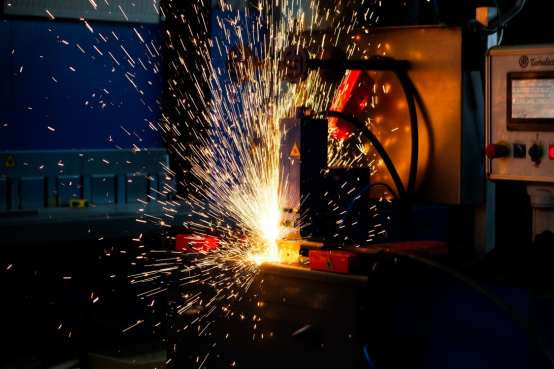

スパッタ制御は、まず動的な電流の問題である 短絡移行を例に挙げる。ワイヤ先端の溶滴が溶融池に接触して短絡が生じ、その後液橋が破断しアークが再び発生する。
この一連の過程において電流は一定に保たれない。 短絡区間の電流変化が速すぎると、液橋の収縮・破断プロセスに影響を与え、溶滴移行の安定性を損なう。
このため最新のインバータ溶接機では、下記の処理を繰り返し実行する。 電流検出 → 状態判定 → 電力素子の調整 → 出力電流の変更
電流センサはこの処理連鎖の最前段に位置する。 もしセンサの応答が遅く帯域幅が不足していたり、過渡時に飽和したりすると、制御装置は完全で真の電流変化を取得できなくなる。 これこそが溶接機の電流検出で本当に注視すべきポイントである。
溶接機の出力電流は動的な信号である。 インバータのスイッチング、制御ループの調整、溶接プロセスの急激な変動は、すべて電流波形に反映される。
センサの帯域幅が不足すると、急激に変化する成分が減衰され、制御装置が観測する波形は実際の電流よりも滑らかになってしまう。
ただし帯域幅は高ければ良いというわけではない。 実際の選定では、電力素子のスイッチング周波数、制御ループ帯域幅、ADC サンプリング周波数、デジタルフィルタを総合的に考慮する必要がある。
例えば芯森 HS1V の一部モデルは出力帯域幅が 50kHz に達する。この仕様の本質的なポイントは、溶接機制御システムが必要とするフィードバックの動的範囲をカバーできるかどうかである。
500A クラスの溶接機だからといって、必ずしも 500A レンジのセンサを選ぶわけではない。 アークスタート、短絡、過渡的な過負荷、制御戦略上許容されるピーク電流を考慮する必要がある。
レンジが小さすぎると、過渡電流によりセンサが飽和領域に入ってしまう。逆にレンジが大きすぎると、低電流域の有効分解能が低下する。
そのためレンジは下記を総合して決定する。
定格電流 ＋ 実ピーク電流 ＋ 必要な過負荷マージン
HS1V の一部 500A モデルの測定範囲が ±900A に設定されているのは、通常動作電流の外に測定余裕を確保するためである。
溶接機内部は 25℃の恒温環境ではない。 電力素子、トランス、インダクタ、ヒートシンクの影響で、センサの動作温度は変動する。 さらにインバータの高速スイッチングや大電流バスバーにより、強い電磁干渉が発生する。
したがって精度だけでなく、センサの動作温度範囲、絶縁性能、耐ノイズ性能にも注目しなければならない。 HS1V の一部モデルは精度 ±1％、動作温度範囲‑40～105℃に対応している。 長時間連続運転する溶接機器において、これらのパラメータは 25℃環境下の単独の精度値よりも工学的に重要である。
溶接機の電流検出では、大電流を測定しつつ主回路の損失を抑え、かつ電力回路と制御回路の絶縁を実現することが求められる。 これが、ホール電流センサがインバータ溶接機で長年使用されている理由である。
直列接続のシャント抵抗と比較すると、ホールセンサは非接触測定であり、主回路にサンプリング抵抗を直列に挿入する必要がない。
オープンループホールは構造が比較的簡素で、数百アンペアクラスの電流検出において、絶縁性能、帯域幅、精度、体積、コストのバランスを実用的に実現できる。
もちろんオープンループホールには、温度ドリフト、磁気コアの非線形性、外部磁場による誤差といった課題も存在する。 つまり「オープンループが常に最善」というわけではなく、溶接機の実際の要求によって判断する。
オープンループ方式で制御システムの精度・帯域幅・温度要件を満たせるのであれば、過剰な性能を求めてシステムの複雑度を上げる必要はない。
数百アンペアクラスのインバータ溶接機において、HS1V の各パラメータは実際の設計課題に直接対応する。
これらの仕様は単独で評価してはならない。 真の選定ロジックは下記の通りである。
溶接機定格電流 → 過渡ピーク電流 → 制御ループ帯域幅 → 温度環境 → 取り付け構造 → センサの最終決定
最後に境界を明確にしておく。 溶接スパッタはセンサ単体で解消できる問題ではない。
溶接電流・電圧波形、ワイヤ送給速度、アーク長、シールドガス、出力インダクタ、制御アルゴリズム、これらすべてが最終的な溶接プロセスに影響する。
電流センサは基礎的な役割を担っている。 実際の電流を確実に制御装置へフィードバックすること。
電流閉ループにおける「目」に例えることができる。 センサ自体が溶接工法を決めるわけではないが、電流変化を正確に捉えられなければ、後段の制御アルゴリズムも正しく動作できない。
したがってインバータ溶接機で電流センサを選定する際は、単に「何アンペア対応か」を問うより、先に 3 点を検証すべきである。 帯域幅は十分か、レンジが飽和しないか、温度・ノイズ環境下で安定動作するか。
数百アンペアクラスのインバータ溶接機では、HS1V のようなオープンループホール方式は実務的な電流検出手段の一つとなる。 一方、大電流・高精度が求められる機器については、システムごとにセンサの技術方式を再評価する必要がある。
センサは溶接ビードの品質を決定するものではない。 しかし制御システムが溶接電流を正確に「見る」ことを支える部品である。
