ここ数年、産業用大容量インバータのコスト構造には興味深い変化が生まれている。
以前は制御アルゴリズム、電力密度、効率が業界の中心的な議題だったが、ここ 2 年、設計エンジニアの間で BOM（部品表）を再検討する動きが広がっている。理由は単純で、核心部品の価格変動が頻繁になったため、設計チームは「電力半導体以外にコスト削減できる箇所はどこか」という現実的な課題に向き合わざるを得なくなった。
代表的な 400V/200kW 産業用インバータを例に挙げると、電力半導体モジュール、直流母線コンデンサ、磁性部品、電流検出ユニットがシステムのハードウェアコストの大部分を占める。このうち IGBT モジュールは整机 BOM の 15～25% を占める。
問題は、この部分のコストが最も削減しにくい点にある。
産業用インバータにとって電力半導体は単なる調達品ではない。IGBT モジュールを変更すると、駆動パラメータ、保護ロジック、放熱設計、EMC 特性、信頼性検証をすべて再評価する必要が生じ、検証期間は月単位でかかる。そのため核心部品の価格が上昇しても、エンジニアはまず「IGBT を交換する」のではなく、システム全体に過剰な性能設計が存在しないか見直す。電流検出部はまさに典型的な事例だ。
多くの人は電流センサを補助部品と捉えているが、実際にはベクトル制御インバータにおいて電流フィードバックは制御システムの最も核心的な入力情報の一つだ。
現代のインバータは一般的に FOC（磁界配向制御）アルゴリズムを採用している。コントローラは三相電流をリアルタイムで取得し、クラーク変換、パーク変換、電流ループ PI 調整を経てトルクと磁束を非結合制御する。
言い換えれば、電流検出精度がコントローラの認識するシステム状態を決定する。電流フィードバックに誤差が生じると、どれほど高性能なアルゴリズムも不正確なデータを基に動作することになる。
数 kW～数十 kW の汎用インバータではこの問題は顕在化しにくい。送風機、ポンプなどの負荷は動的性能に対する要求が低いため、オープンループホール素子またはシャント抵抗方式で十分な性能を満たせる。

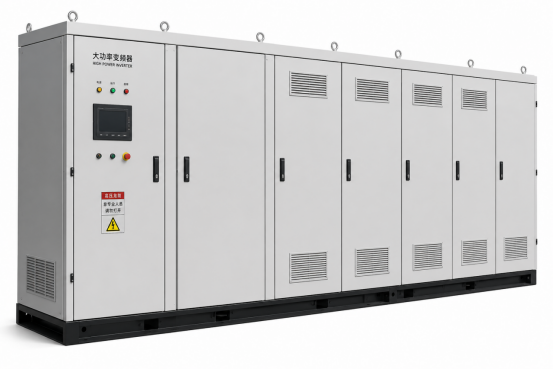

しかし 200kW 以上の電力クラスになると状況が一変する。400V/400kW インバータを例に取ると、定格出力電流は 700A を超える。この電流領域では測定精度に加え、長期安定性、温度ドリフト特性、過渡応答性、耐ノイズ性が同時に求められる。
特に以下の用途では、低周波大トルク出力と高速な過渡応答が必要となり、電流ループ性能への要求が極めて高い。
そのため大容量インバータの電流検出方式は「電流が測れれば良い」のではなく、制御システム全体の性能要求を満たす必要がある。
理論上、オープンループホール素子でも数百 A～千 A クラスの電流測定は可能だ。問題は「測定できるか」ではなく「安定して測定できるか」にある。
オープンループホール素子は磁界を直接検出するため、磁芯の動作点、温度変化、エアギャップの誤差、外部磁界の干渉の影響を受け出力に誤差が生じる。電流が数百 A に達すると、これらの誤差がシステム性能のボトルネックとなる。
例えば定格 800A のシステムで測定誤差が ±1% 発生した場合、絶対誤差は ±8A に達する。高精度なトルク制御が必要な大容量駆動システムにとって、この誤差は無視できない数値だ。
そのため 200kW 以上の産業用インバータではクローズドループホール素子が主流となっている。
クローズドループ（補償型）ホール電流センサの核心原理は、補償巻線で逆方向の磁界を発生させ、磁芯を常に磁束ゼロに近い状態で動作させることだ。この動作方式には明確なメリットが 3 つ存在する。
直線性が高い磁芯が深い磁化領域に入らないため、大電流領域でも良好な直線特性を維持する。
温度ドリフトが低い磁芯の動作点が安定するため、環境温度変化による誤差が大幅に抑制される。
過渡応答が高速クローズドフィードバック構造により帯域幅と応答速度が向上し、電流ループ制御の位相余裕を確保できる。

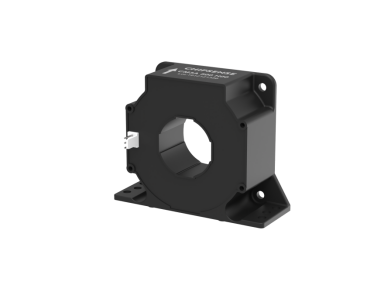

CM3A シリーズクローズドループホール電流センサを例に、代表的な性能仕様は以下の通り。
大容量産業用インバータの PWM 周波数は通常 2kHz～10kHz のため、100kHz のセンサ帯域幅は電流ループ制御に十分な過裕度を提供する。さらにこの性能水準は大半の高性能産業駆動システムの要求に適合する。
多くのエンジニアが議論する点だが、フラックスゲート電流センサは確かに ±0.1% 以上の超高精度を実現できる。しかし採用が進まない要因は以下にある。
インバータ制御システムは無限の精度を持つシステムではない。実際の産業用インバータの電流ループ帯域幅は数百 Hz～1kHz に収まり、システム全体の制御精度は複数の要因に同時に制約される。
これらの要因が重なるため、大半の産業インバータ用途では精度を ±0.5% から ±0.1% に引き上げても制御性能の向上幅は限定的な一方、BOM コストは大幅に上昇する。
つまりフラックスゲートセンサの課題は性能不足ではなく、過剰な性能によるコスト増だ。
業界がコスト高騰の局面に入るたび、エンジニアは「必須のコスト」と「過去の慣習による不要なコスト」を仕分ける作業に取り組む。
大容量インバータにおいて、以下の要素は簡単に仕様を落とせない。
一方、電流検出方式には「過剰設計」の削減余地が大きく残されている。
用途に ±0.1% の超高精度が不要な場合、性能要件に適合したクローズドループホール素子を採用することで、制御性能を維持しつつ合理的な BOM 構成を実現できる。
優れたエンジニアリング設計とは、最も高価な部品を選ぶことではなく、性能、コスト、信頼性の三者のバランスが最適な平衡点を見つけることに他ならない。
