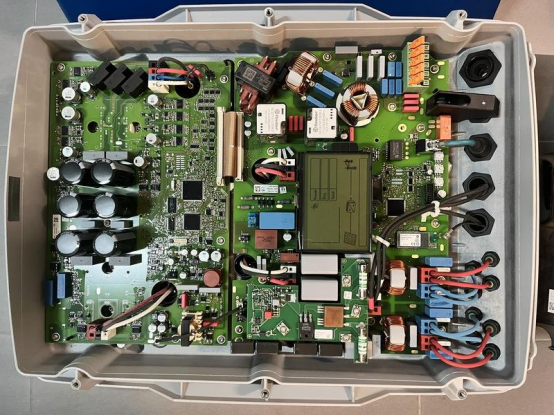

ストリング型太陽光インバータは外見上は金属製の筐体だが、内部では各種ストリングからの直流電力を処理している。日照変化、モジュールの温度変化、部分的な遮蔽などにより、各入力回路の電流は変動する。
過去のインバータ性能の議論では、変換効率、最大出力、系統連系能力に注目が集まることが多かった。しかし、多チャネル MPPT 設計が普及するにつれ、見過ごされがちな細部にも注目が必要になっている。それは電流測定において単に電流値を取得するだけでなく、各系統の測定データをタイムリーかつ安定的に制御システムへ伝送することである。
これが、PCB 実装型電流センサーを採用した設計において、電流検出部分が制御基板のレイアウトと密接に関連するようになった背景である。
太陽光モジュールアレイは複数のストリングで構成される。ストリングごとに設置方位や遮蔽状況が異なれば、実際の動作状態もそれぞれ異なる。
複数のモジュール群の動作条件に顕著な差がある場合、同一の最大電力点追跡（MPPT）チャネルにまとめてしまうと、それぞれが最適な動作点で稼働できない可能性がある。そのためインバータ設計ではシステム仕様に応じて複数の MPPT チャネルを設け、各入力回路ごとに個別に電力点追跡を行う。
チャネル数が増加すると、システムが処理する入力電圧・電流などの情報量も増大する。
ハードウェア設計の観点からは、入力回路、サンプリング回路、信号インターフェース、制御プログラムの相互連携が求められる。電流センサーに関しては、「電流を測れるか」という基本的な要件のほか、測定レンジの適合性、制御回路が安定して読み取れる出力特性、限られた基板スペースへの集積容易性も課題となる。
見落としがちな点として、MPPT チャネルが増えても、すべての電流センサーを制御基板に実装しなければならないわけではない。本質的に重要なのは、測定位置、主電流経路、信号処理回路の相互関係である。
（図：太陽光ストリング入力→各 MPPT チャネル→各電流検出→制御・サンプリングシステム→MPPT 制御アルゴリズム）
インバータ内部における電流センサーの実装位置は恣意的に決められるものではない。
センサーは被測定電流と適切に結合すると同時に、測定結果を後段のサンプリング・制御回路へ伝送する必要がある。設計構造の違いにより、センサー実装方式、主回路配線、信号接続、組立性が影響を受ける。
入力側に PCB 実装型電流センサーを採用する場合、設計者はセンサーと基板レイアウトを一体で検討できる。センサーを個別に配置し、別途配線で信号を伝送する方式と比べ、接続箇所を削減し、多系統測定回路のモジュール化設計が容易になるメリットがある。
ただし、PCB 実装＝大電流を直接制御基板の銅箔に通す、という意味ではない。実際の設計ではセンサー構造に応じて一次側電流の接続方式を定め、電流容量、温度上昇、絶縁距離、電磁両立性（EMC）を計算・確認しなければならない。
特にストリングインバータの入力側には、電力主回路と低電圧の測定信号回路が共存する。レイアウト設計が不十分だと、スイッチングノイズ、グラウンドループ、寄生結合により測定結果が乱される恐れがある。
したがって電流測定点を制御基板に近づける真のメリットは、単に配線長を数センチ短くすることではない。電流検出、信号調整、AD 変換、制御ロジックのインターフェース設計を調整しやすくする点にある。
もちろん、センサーが制御基板に近ければ必ず測定精度が上がるわけではない。測定精度はセンサー自体の誤差、温度特性、直線性、実装構造、システムキャリブレーションにも依存する。レイアウトの最適化はシステム集積上の課題を解決するものであり、デバイス性能の検証の代替にはならない。

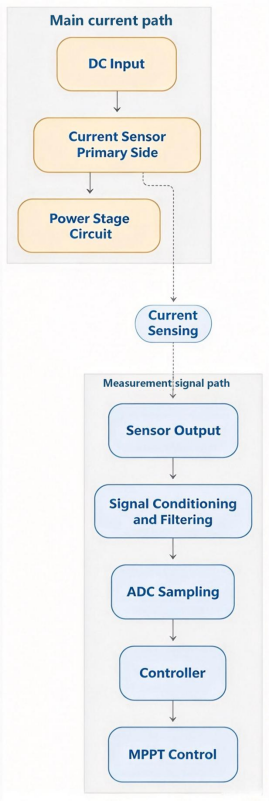

（図：主電流経路〈直流入力→電流センサー一次側→後段電力回路〉、測定信号経路〈センサー出力→信号調整・フィルタ→ADC サンプリング→コントローラ→MPPT 制御〉）
太陽光入力側の電流測定には、相互に関連する複数の課題が存在する。
センサーのレンジが小さすぎると必要な電流範囲をカバーできない。逆にレンジを過大に設定すると、実稼働領域でセンサーの性能を十分に活用できなくなる。レンジはストリングの設計電流、想定される運転範囲、設計マージンをもとに合理的に選定する必要があり、単純にレンジが大きければ良いわけではない。
MPPT コントローラは取得した電圧・電流情報をもとに動作点の変化を判定する。測定リンクに偏差が生じると、制御システムが認識する電力変化が実態とずれてしまう。
例えば電流測定に比例誤差が存在すると、演算される電力値に影響が出る。ただし、センサーの誤差仕様がそのまま装置全体の発電量損失に換算されるわけではない。実際の影響は制御アルゴリズム、サンプリング方針、モジュール特性、運転状況に左右される。
雲の移動、遮蔽状況の変化、インバータ動作モードの切り替えにより入力電流は変動する。センサーと後段の信号チェーンは、制御システムが要求する応答速度・帯域幅を満たす必要がある。
ここでも「帯域幅が広ければ高性能」とは限らない。センサーの帯域、ノイズレベル、フィルタ設定、サンプリング周波数を組み合わせて設計しなければならない。信号変化を高速で捉えられても、コントローラに有用な情報が届くとは限らないためである。
多チャネル MPPT システムでは、上記課題が複数の測定チャネルで同時に発生する。単一チャネルで正常動作しても、チャネル数を増やした際には PCB レイアウト、熱設計、信号完全性を再評価する必要がある。
設計の観点から PCB 実装型電流センサーの強みは、集積方式と回路レイアウトの柔軟性にある。
インバータが多数の入力電流検出点を必要とする場合、PCB 実装デバイスを用いれば、センサーとサンプリング回路・インターフェース回路を協調設計しやすく、製品の標準化レイアウトに適している。
だからといって、すべての測定点に同一種類のセンサーを使うべきではない。
例えば太陽光入力側の電流検出と、インバータブリッジ内部の高速電流制御では、精度、応答性、絶縁、実装方式、出力インターフェースに対する要求が異なる。PCB 実装可能という理由だけで同一部品を全箇所に流用してはならない。
チップセンス（芯森電子）の製品を例に挙げる。太陽光入力側電流検出には、測定レンジ、実装方式、後段インターフェース要件に応じ、AN シリーズの各モデルを評価可能である。
AN3V の仕様は対応バージョンのデータシートを確認のこと。選定時は出力インターフェース、供給条件、測定範囲、実装要件を確認し、シリーズ名だけで適否を判断してはならない。
AN1V、AN3V、AN6V は無条件に相互置換できる部品ではない。MPPT 入力側のセンサー選定はまず実際の電流経路を把握し、その後に測定性能・制御基板インターフェースを確認する。測定箇所がインバータブリッジの電流ループなど、要求仕様の異なる部位の場合は、入力側の設計案をそのまま流用せず、再度部品を評価しなければならない。
多チャネル MPPT の進化に伴い、インバータ設計の関心事項は電力デバイスや変換効率だけでなく、多系統測定の一致性、信号品質、回路集積へと広がった。
このような設計において電流センサーは単なる部品に留まらず、電力主回路と制御システムの境界に位置する。被測定電流に適応すると同時に、測定結果を後段回路へ確実に伝送する役割を担う。
したがって多チャネル MPPT 電流検出システムを評価する際は、以下の 3 点の観点が重要となる。
この 3 点はいずれも欠かせない。適切なセンサー選定はシステム設計の良好な土台となるが、最終的な測定品質は、デバイス、ハードウェアレイアウト、制御ロジックの協調によって決まる。
MPPT チャネル数が増加するときの課題は、単にセンサーの個数を増やすことではない。限られた筐体内で多数の測定チャネルが、妥当なレイアウト、安定した信号、検証可能な測定性能を維持できるようにすることにある。
これこそが PCB 実装型電流センサーを深く検討する意義である。
