蓄電システムの現地調整段階で多く遭遇する課題がある。電池電圧は正常に見え、BMS も異常アラームを出力しないにもかかわらず、SOC（充電状態）の信頼性がどんどん失われていく現象だ。満充電直後は 100% と表示されるが、稼働時間が経過すると実際の残容量と表示値に大きな乖離が生じ、システム静置中でも SOC が緩やかに変動するケースも少なくない。
現場技術者はまず以下の項目を点検する傾向にある。
だが実際の現場運用では、見落とされがちな要素が存在する。電流測定経路である。
蓄電 BMS の SOC は根本的にクーロン積分に依存しており、計算式は下記の通りである。
\(SOC=SOC_0-\frac{1}{C_n}\int I(t)dt\)
簡単に言い換えると、BMS は「流入した電気量」と「流出した電気量」を常に把握する必要がある。電流測定に生じたわずかな誤差も、時間経過とともに累積されていく仕組みだ。
蓄電システムを例に挙げて説明する。電池容量を 100Ah と仮定し、電流センサーに 10mA のゼロ点オフセット誤差が存在する場合、一見微小な数値に見える。しかし長時間稼働を続けると、この誤差は積分により蓄積され続ける。特に下記の運用シナリオでは影響が顕在化する。
これらの状況では実際の電流が数アンペア以下となるため、センサーのゼロドリフトが測定値に占める割合が大幅に増加する。これが、昼間稼働時は正常でも数時間静置後に SOC がズレ、数週間稼働すると再校正が必要になる蓄電システムが多い要因である。問題の根源は「大電流測定時の誤り」ではなく、低電流領域におけるゼロ点の安定性不足にある。
電流センサー選定時、多くの開発者がまず精度（±1%、±0.5% など）に注目する。だが蓄電 BMS の長期的な SOC 信頼性を左右するのは精度だけではなく、主に以下 4 項目が重要となる。
最も重要な指標である。SOC 演算は積分処理のため、比例誤差は固定的な偏差にとどまるのに対し、ゼロ点ドリフトは継続的に累積する誤差となる。例えばフルスケール精度 ±0.5% の 1000A レンジセンサーでも、温度変化に伴いゼロ点が数十～数百 mA 変動する場合、長期的な SOC 推定に与える影響は極めて大きい。
蓄電システムは 10 年以上の耐用年数が要求される一方、稼働環境の変動が激しい。
そのためセンサー評価では 25℃基準の精度だけでなく、全温度域の誤差、温度ドリフト曲線、ゼロ点の再現性を確認する必要がある。
蓄電システムは従来の電源と異なり、電流の向きが常に切り替わる。充電時：電力系統 → 電池放電時：電池 → 電力系統
このため BMS 用電流センサーには下記性能が必須となる。
大型蓄電システムは 1000V 級、1500V 級の高電圧化が進んでいる。BMS が測定するのは電池クラスタの主回路電流であり、低圧回路の測定とは異なるため、絶縁機能が基本要件となる。これが蓄電主回路にホール電流センサー・フラックスゲート電流センサーが多用され、単純なシャント抵抗が採用されにくい理由である。
現在蓄電業界で普及している電流検出方式は大きく 3 種類に分かれる。
長所
短所
例えば 500A 通電時、微小な抵抗値でも消費電力が発生し発熱するため、小型低圧電池パック・小容量蓄電システムに限定的に使用される。

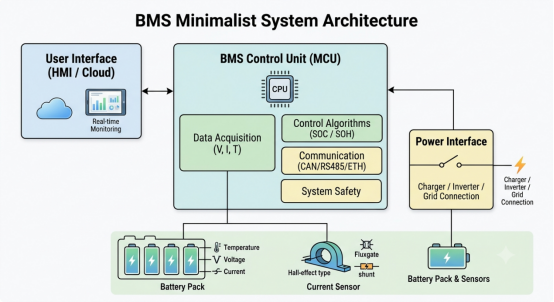

蓄電BMS簡易システム構成図
現在蓄電分野で最も普及している方式。長所
適用先
ASIC 技術の進化に伴い、温度ドリフト補償・デジタル校正を集積した開ループホールセンサーは、均一性と長期安定性が大幅に向上している。例えば芯森電子の AN シリーズ ASIC ホール電流センサーは、小型・高集積な電流検出ニーズに特化して設計されている。
開ループホールセンサー外観
開ループホールと比較し、下記特長を持つ。
適用先
フラックスゲートの最大の強みは大電流測定ではなく、極めて小さいゼロドリフトと長期安定性にある。長寿命・高精度 SOC 演算、リユース電池（梯次利用電池）を活用する蓄電システムに適している。一方でコストが高いため、現在は高付加価値な現場に限定的に導入されている。
フラックスゲート電流センサー外観
「電流センサーは帯域幅が広いほど良い」という誤認が広まっているが、BMS においてはこの考えは適用されない。
BMS の主な役割は SOC・SOH 演算、充放電制御、安全保護であるため、長期的な積分精度が最重要となる。
PCS は電流ループ制御、PWM 調整、過渡保護を担うため、高速な動的追従性能が求められる。両者は同じ電流を測定するものの、評価軸が根本的に異なる。
BMS の電流サンプリング完全経路は下記の流れとなり、各段階で誤差が発生する。電池クラスタ↓電流センサー↓信号調整回路↓ADC サンプリング↓MCU↓SOC 演算アルゴリズム↓表示・制御出力
各段階の誤差が積み重なるため、現場設計では「センサー単体の公称精度」だけを確認するのではなく、事前に誤差予算を作成した上でセンサーを選定することが推奨される。確認すべき項目は下記の通り。
蓄電システムは長寿命化・高安全規格化・運用精度高度化の方向に進化しており、電流検出の役割も「電流を測るだけ」から「信頼できる測定を実現する」へと転換している。今後の技術トレンドは以下のように予測される。
蓄電 BMS において電流センサーは SOC アルゴリズムの付随部品ではなく、電池状態推定の基礎となる入力デバイスである。SOC の信頼性は、BMS が取得する電流データの真実性に完全に依存する。
