AIDC電源ソリューション分析：800V+HVDCは唯一の選択肢か？ホールセンサーの技術的応用とリスク

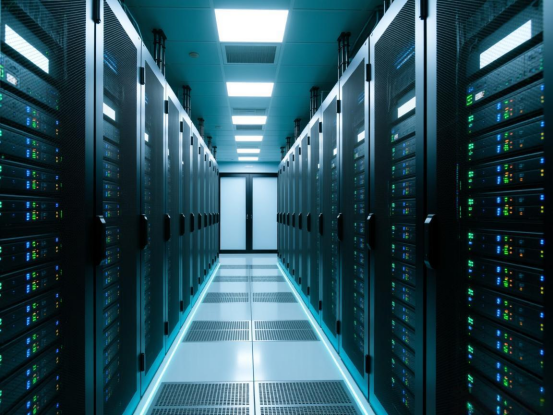

最近、ネット全体を騒がせるニュースがありました：海外の教授がAIデータの使用許可を停止したところ、2年間の研究成果が一瞬で消えてしまいました。知らず知らずのうちに、人々は人工知能にこれほどまでに依存するようになりました。ここ2年、人工知能技術は急速に発展しており、その中でも「速さ」を最も体現し、身近になってきたのが生成型AI（AIGC）です。AIによる文章作成、画像生成、動画生成などが日常業務に入り込み、効率を大幅に向上させています。この効率向上の裏には、AIDC（人工知能データセンター）があります。高速AI演算処理を提供するGPUにおいて、Blackwellが天井に到達したと思っていたところ、最近、NVIDIAは2026年のコンシューマー・エレクトロニクス・ショーで新たなVera Rubinコンピューティング・プラットフォームを発表しました。Rubin GPUのAIトレーニング演算能力はBlackwellの5倍です！しかし、演算能力=電力であり、単一のRubin GPUの消費電力は驚異的な2.3キロワットに達しています。このような高性能デバイスには、電源供給の安定性、効率、信頼性についてかつてない要求が突きつけられています。

HVDC（高圧直流送電）は、高効率で損失が少ないという特徴から、重要な解決策として注目されています。しかし、HVDCが唯一の選択肢というわけではありません。本稿では、AIDCにHVDCが必須かどうか、および他の電源ソリューション（パナマ電源など）の実現可能性について検討し、これらの応用シーンにおけるホール電流センサーの技術的役割を分析します。

一、HVDCの優位性と限界

1.1 HVDCの技術的優位性

HVDCは長距離・大容量の電力伝送において顕著な優位性を持ちます：

1. 低損失・高効率：直流送電の線路損失は交流送電よりも低く、地域間の電力伝送に適しています。さらに、何度もの変換を要するUPSと比べ、HVDCは1～2回の変換工程を削減し、効率は95％以上に達します。
2. 安定性：HVDCは電力を迅速に調整でき、電力網の安定性を向上させ、AIDCが求める高品質な電力供給に適しています。
3. 相互接続性：HVDCは異なる周波数や非同期の電力網を相互接続でき、太陽光発電や風力発電などのグリーンエネルギーが生成する直流電力を、AIDCに柔軟な電力接続方法を提供します。

1.2 HVDCの限界

1. コスト：HVDC変換所（整流/インバータ）および設備の初期投資が高く、中小規模のAIDCにとっては経済的でない場合があります。
2. 複雑性：HVDCシステムの運用保守や故障対応が比較的複雑で、専門的な技術サポートが必要です。
3. 適用範囲：HVDCは長距離送電により適しており、短距離や分散型電源接続ではその優位性が目立ちません。
4. 技術エコシステムと標準の未整備：現在、業界では統一された電圧標準が欠如しています。一部の後段機器には互換性リスクが存在し、専用の周辺機器（高圧直流遮断器、モニタリングシステムなど）の成熟度と選択肢が少ない状況です。

二、その他の電源ソリューション

2.1 パナマ電源

パナマ電源（Panama Power）は、モジュール式で高効率な電源ソリューションで、主な特徴は以下の通りです：

1. モジュール式設計：分散型電源接続に適し、AIDCの負荷要件に応じて柔軟に拡張できます。
2. 高効率：先進的な電力変換技術を採用し、電源利用率を向上させ、エネルギー消費を削減します。
3. 適応性の高さ：中小規模のAIDCに適しており、特に電力網構造が複雑または電力需要が変動しやすい場面で有効です。

2.2 SST（固体変圧器）技術

特徴：

1. パワー半導体デバイスに基づく：SSTは従来の鉄心変圧器に代わり、ワイドバンドギャップ半導体（SiC、GaNなど）を採用し、高周波数で高効率な電力変換を実現します。
2. モジュール式設計：分散型配置をサポートし、AIDCでの柔軟な電力分配ニーズに適しています。
3. インテリジェント制御：デジタル制御装置を統合し、電圧、電流、力率をリアルタイムで調整し、エネルギー利用効率を向上させます。

優位性：

1. 高効率：変換効率は98％以上に達し、エネルギー消費を大幅に削減します。
2. 小型・軽量：従来の変圧器と比べ、SSTの体積は50％以上小さくなります。
3. 電力品質の改善：高調波抑制と無効電力補償をサポートし、AIDCの電力品質を向上させます。

2.3 その他の代替ソリューション

1. 分散型電源：太陽光発電や風力発電などの再生可能エネルギーと組み合わせ、マイクログリッド技術を通じてAIDCに電力を供給し、エネルギー利用効率を向上させます。
2. 交流送電の最適化：短距離または中小規模のAIDCでは、交流送電システムの最適化（高効率変圧器の採用、無効電力補償など）が依然として実行可能な選択肢です。

三、ホール電流センサーの応用

ホール電流センサーはHVDCおよびその他の電源ソリューションで広く応用されており、その主要な役割は以下の通りです：

1. 電流モニタリング：直流または交流電流をリアルタイムでモニタリングし、電力システムの安定稼働を確保します。
2. 故障診断：電流波形の分析を通じ、過負荷や短絡などの故障を迅速に検出し、システムの信頼性を向上させます。
3. エネルギー効率の最適化：インテリジェントアルゴリズムと組み合わせ、ホールセンサーはAIDCが精緻なエネルギー管理を実現し、エネルギー消費を削減するのに役立ちます。

3.1 HVDC（高圧直流送電）ソリューションにおける電流センサーの応用

応用ポイント：

• 変換所の直流電流モニタリング：HVDCシステムにおいて、変換所は交流電気を直流（または逆）に変換します。電流センサー（ホール電流センサーなど）は直流母線電流をリアルタイムでモニタリングし、電力伝送の安定性と正確性を確保します。例えば、直流出力電流が定格範囲内にあるかを監視し、過負荷や不足を防ぎます。
• 技術的詳細：ホールセンサーは磁場検出原理を通じ、被測定回路との電気的絶縁を実現し、高電圧環境に適しています。
• 直流ラインの故障診断：HVDCラインでは、電流センサーがライン中の漏れ電流、絶縁故障、短絡を検出するために使用されます。電流波形の異常（急激な電流のスパイクや低下など）をモニタリングすることで、故障箇所を迅速に特定し、停止時間を短縮できます。
• リスク警告：長期の高電圧直流環境下では、センサーの絶縁性能とノイズ耐性を定期的に検証する必要があり、誤報や見逃しを防ぎます。
• エネルギー効率の最適化：インテリジェントアルゴリズムと組み合わせ、電流センサーのデータはHVDCシステムの力率とエネルギー損失の最適化に使用され、全体的な送電効率を向上させます。

3.2 パナマ電源（モジュール式電源）ソリューションにおける電流センサーの応用

応用ポイント：

• モジュール式電源出力モニタリング：パナマ電源は通常モジュール式設計を採用しており、各モジュールの出力電流を独立してモニタリングする必要があり、負荷の均等化とモジュール間の協調動作を確保します。ホール電流センサーはPCB上に実装され、各モジュールの出力電流をリアルタイムでモニタリングできます。
• 技術的詳細：ASICベースのホールセンサーは、小型で応答が速く、高密度モジュール式電源に適しています。
• 過電流保護：モジュール式電源では、電流センサーが過電流保護メカニズムをトリガーするために使用されます。電流が事前に設定された閾値を超えた場合、システムは自動的に故障モジュールを遮断し、カスケード損傷を防ぎます。
• リスク警告：モジュール式電源の熱管理と均等電流設計は、センサーのモニタリングデータと連動させる必要があり、局所的な過熱を防ぎます。
• 動的負荷調整：リアルタイムの電流データを通じ、システムは各モジュールの出力電力を動的に調整し、エネルギー利用効率を向上させます。これはAIDC内で負荷変動が大きいシーンに適しています。

3.3 電流センサーのSSTにおける応用

応用ポイント：

• 入出力電流のリアルタイムモニタリング：SSTの入力側（中圧交流）および出力側（低圧直流/交流）において、ホール電流センサーは電流の大きさと波形をリアルタイムでモニタリングし、変換プロセスの安定性を確保します。例えば、出力直流電流が事前に設定された範囲内にあるかを監視し、過電流による負荷機器の損傷を防ぎます。
• 技術的詳細：ASICホールセンサーをSSTのPCBに統合し、小型化・高精度の電流モニタリングを実現できます。
• 故障診断と保護：SSTのパワー半導体デバイス（SiC MOSFETなど）は過電流に敏感なため、ホールセンサーが電流異常（短絡や過負荷など）を検出し、保護メカニズム（IGBTの遮断やアラーム発報など）をトリガーできます。
• リスク警告：高周波数スイッチング環境下では、センサーは高速応答能力（ナノ秒レベルの応答時間など）を備える必要があり、誤動作や見逃しを防ぎます。
• エネルギー効率の最適化：SSTの入出力電流をモニタリングし、インテリジェントアルゴリズムと組み合わせることで、変換効率を最適化できます。例えば、PWM（パルス幅変調）戦略を調整してスイッチング損失を削減します。
• 技術的詳細：ホールセンサーの低ドリフト特性は、長期的なモニタリングデータの正確性を確保します。
• 高調波と電力品質のモニタリング：SSTの交流出力側において、ホールセンサーは電圧センサーと組み合わせ、高調波含有量と力率をモニタリングし、AIDCの電力品質基準（IEEE 519など）を満たすことを確認します。
• リスク警告：高調波モニタリングにはFFT（高速フーリエ変換）アルゴリズムを組み合わせ、検出精度を向上させる必要があります。

3.4 ホール電流センサーの技術的優位性と選定提案

技術的優位性：

1. 非接触式測定：回路を切断する必要がなく、高電圧・大電流の場面に適しています。
2. 広帯域応答：直流および交流電流のモニタリングに同時に適用できます。
3. 高絶縁性：HVDC、エネルギー貯蔵システムなどの高電圧環境に適し、安全性を向上させます。

選定提案：

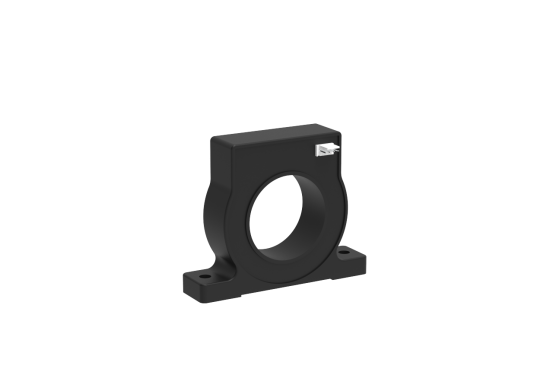

1. HVDCシーン：高精度・高絶縁グレードのホールセンサー（例えば、クローズドループホールセンサー）を選択し、長期的な安定性を確保します。
2. モジュール式電源：小型化・高集積度のASICホールセンサー（AN1Vなど）を選択し、PCBへの統合を容易にします。
3. エネルギー貯蔵システム：双方向電流モニタリングをサポートするセンサーを選択し、充放電切り替えシーンに適応させます。

4. AIDC電源供給ソリューションの比較と電流センサーの応用

選択提案：

1. 大規模AIDCではHVDCを優先的に検討し、ホールセンサーと組み合わせて精緻なモニタリングを実現します。
2. 中小規模AIDCでは、パナマ電源または分散型電源を選択でき、ホールセンサーも同様に電流モニタリングとエネルギー効率の最適化に適用できます。

五、リスク警告

1. HVDCシステムでは、変換所とラインを定期的に検査し、絶縁劣化や機器故障を防ぐ必要があります。
2. パナマ電源などのモジュール式ソリューションでは、モジュール間の均等電流分配と熱管理に注意する必要があります。
3. ホールセンサーは強磁場や高温環境下でドリフトが発生する可能性があるため、定期的な校正が必要です。

結び

AIDCの電源供給ソリューションは、規模、負荷要求、エネルギー構造を総合的に考慮して選択すべきです。HVDCが唯一の選択肢ではなく、パナマ電源などのソリューションも特定のシーンで同様の優位性を持ちます。ホール電流センサーは重要なモニタリングツールとして、各種電源ソリューションの安全性とエネルギー効率を向上させることができます。将来、技術の進歩に伴い、より高効率でインテリジェントな電源ソリューションが登場し、AIDCの持続可能な発展を支えることになるでしょう。
