2026年2月2日、全国的な春節帰省ラッシュが始まりました。今後40日間で95億人規模の地域間人口移動が見込まれており、鉄道交通では日々のピーク乗客数が過去最高を記録すると予想される中、運行の安全と効率性が焦点となっています。交通部門は事前に準備を進めてきました。牽引システム、補助電源、エネルギー回生システムの安定した稼働は、高精度な電流監視技術に依存しています。特に牽引インバータ、回生ブレーキエネルギー回生システム、補助電源システムにおいて、電流センサーは機器の安全を守る「門番」であるだけでなく、エネルギー効率と保守効率を向上させる重要な要素です。
閉ループホール効果電流センサーの動作原理と技術的特長
閉ループ（補償式）ホール効果電流センサーは、ホール素子で磁界変化を検出し、フィードバックコイルによって磁界をリアルタイムで補償することで、高精度な電流測定を実現します。開ループホールセンサーと比較して、閉ループ設計はより高い直線性、より低い温度ドリフト、より高速な応答性を有し、鉄道交通の複雑な電気環境に特に適しています。

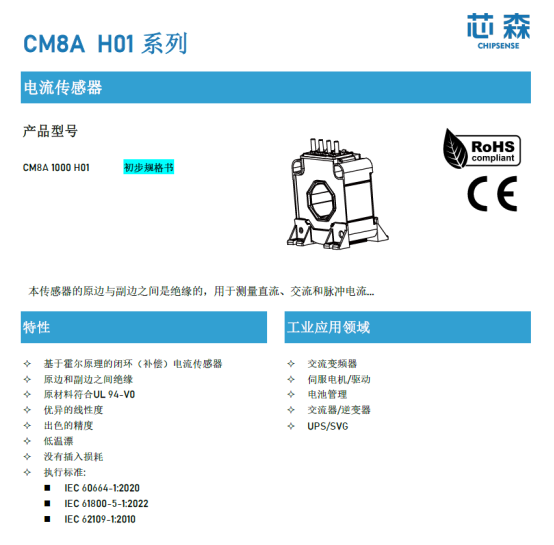

CM8AH01シリーズを例にとると、その中核技術パラメータは以下の通りです：
測定範囲: ±2400Aの大電流測定をサポートし、鉄道交通牽引システムの典型的な電流要求をカバー。
絶縁性能: AC 13.4kV 絶縁耐圧（IEC 60664-1準拠）、気隙45mm、沿面距離64mmを確保し、高電圧環境下での安全な絶縁を保証。
動的特性: 1μsの応答時間、DC～100kHzの帯域幅により、PWM制御される牽引インバータ内の高周波電流変動を正確に捕捉可能。
環境適応性: -40℃～+85℃の動作温度範囲、UL94-V0難燃性外殻で、鉄道交通の過酷な環境要求を満たします。
鉄道交通における応用シナリオ分析
牽引インバータの電流監視:
牽引インバータは鉄道車両の心臓部であり、その出力電流をリアルタイムで監視することはモーターの安定稼働の鍵です。閉ループホールセンサーは三相電流を正確に測定し、過電流による損傷を防止するとともに、フィードバック制御を通じてインバータの効率を最適化します。回生ブレーキエネルギー回生システムでは、センサーが逆流電流を監視し、エネルギー効率的な回収と無駄の削減を確保します。
補助電源システム:
鉄道車両の補助電源システムは、照明、通信、制御装置に安定した電力を供給します。閉ループホールセンサーはDC/DCコンバータの入出力電流を監視し、異常な変動を即座に検知し、機器故障による運行中断を回避します。
故障診断と予測保全:
電流波形を分析することで、閉ループホールセンサーは絶縁劣化、接触不良などの潜在的な問題を特定できます。スマートメンテナンスプラットフォームと連携し、遠隔監視と警報を実現し、故障対応を「事後修理」から「予測保全」へと転換し、運行安全性を大幅に向上させます。
技術的課題とリスク警告
電磁両立性（EMC）:
鉄道環境における強力な電磁妨害はセンサー精度に影響を与える可能性があります。このため、取付け時にはシールドケーブルやフィルターなどの対策を講じ、信号の安定性を確保する必要があります。
取付けと放熱:
センサー取付け時、一次導体温度は100°Cを超えないようにし、熱ドリフトによる測定精度への影響を回避すべきです。設計段階で十分な放熱スペースを確保し、取付け部の締め付け状態を定期的に点検することが推奨されます。
システム統合:
閉ループホールセンサーは車載制御システム（TCMS）との互換性が必須であり、データのリアルタイム伝送を確保する必要があります。統合プロセスでは、通信インターフェースの互換性とデータ収集の同期性に重点的に注目すべきです。
結論：技術選択と応用に関する提言
閉ループホール効果電流センサーは、鉄道交通において「重要な監視」役割を果たし、牽引システム、補助電源、エネルギー回生に正確な電流データを提供し、保守に関する意思決定を支援します。しかし、ユーザーは応用過程において安全規範を厳守し、電磁両立性、放熱、システム統合などの技術的詳細に注意を払い、センサーが最大の効力を発揮するよう確保すべきです。鉄道交通の電気システムにおいて、閉ループホールセンサーは「万能ソリューション」ではなく、信頼性の高いデータサポートを提供する重要なツールです。
