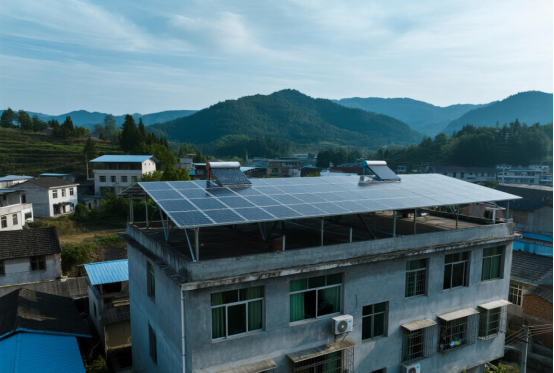

ここ数年来、国家エネルギー局が提案した「千家万戸沐光行動」は、庶民と中小企業が屋根に光伏を取り付けることを奨励し、分布式光伏が都市と農村の屋根に急速に沈むことを推進している。2025年3月に国家エネルギー局は『「千家万戸沐光行動」の更なる組織実施に関する通知』を印刷、配布し、農村分布式太陽光発電プロジェクトの運営維持活動を高度に重視するように農村分布式太陽光発電をその場で消滅させるよう誘導しなければならないと指摘した。
屋根の光起電力は人に近いため、線路の老朽化や設備の故障で火災や感電を引き起こす可能性がある。農村の自家屋根光発電自家は優先的に消化され、余分なものは電力網に組み込まれる。どのように農村の低コスト運行維持の条件の下で、インバータの安全、安定運行を保証するかは、業界の注目の焦点となっている。
ぶんさんがたこうでんあつインバータ
光起電力インバータ（PV inverterまたはsolar inverter）は、光起電力（PV）ソーラーパネルで発生した可変直流電圧を家庭用／商用の市電周波数交流（AC）のインバータに変換することができる。この電気は自家用または電力網に組み込むことができる。
分散インバータがなぜ電流検出と直面する課題を必要とするのか
インバータは直流電力を交流電力に変えるには、入力直流電流がどれだけ大きいかを正確に知らなければならない。光起電板の発電効率は光照射、温度によって変化し、光起電インバータはMPPT（最大電力点追跡）を通じてリアルタイムで最も多くの電力を放出できる点を探し、発電効率を向上させなければならない。そのため、電流が測定できず、MPPTは失効し、発電量は少ない。屋根の分布式光起電力の向きが比較的に固定されているため、影の遮蔽を受けやすく、気候変動などの要素の影響を受けやすく、出力電流には変動が大きく、高調波干渉が強いという特徴があり、これはインバータの電流検出に対してより高い要求を提出した。
効率的で信頼性の高いインバータであり、正確な電流サンプリングから離れられない。これには、電流センサが広いダイナミックレンジ、高い耐干渉能力、および隔離検出能力を必要とする。晴天から曇天、満発から低発への急速な切り替えに対応し、インバータ内部のスイッチング周波数による電磁干渉を防ぐ。次のシナリオの比較を示します。
比較項従来の電磁式センサAN 3 Vホール電流センサ
精度安定性温度ドリフト±3%~ 5%全温度領域±1.6%（TCGパラメータ）
応答速度ミリ秒級、急速に変化する電流250 kHz帯域幅+2.5μs追跡時間に追いつけない
耐干渉電磁ノイズの影響を受けやすく、データ変動が大きい電気隔離設計、耐干渉能力が強く、超低ノイズ：1.3 mVRMS
安全冗長隔離耐圧≦2.5 kV 4.3 kV耐圧+8 kVサージ保護
環境適応性耐温は一般的に≦85℃、屋根は高温スト作業温度-40℃~ 105℃であり、日焼けを恐れない
設置難易度は体積が大きく、より多くの空間を確保してコンパクトな設計を必要とし、小体積インバータに適合する
3つのシナリオの比較：
スキーマタイプ精度分離性屋根適合性に動的応答
分流器±0.5%分離なし高速高温易ドリフト
磁束ゲート±0.2%中程度の分離が遅い（ms級）体積が大きすぎる
AN 3 V±1%>8 mm沿電距離2.5μs-40℃~ 105℃
AN 3 V推奨インストール導入場所
AN 3 VはMPPT制御環節と並列検査環節に設置配置でき、インバータの高効率と安定運行を実現するのを助ける。
1、MPPT制御ノードでは、5.75 mV/A高感度で、微弱電流変化を捕捉し、雨天時の発電効率を向上させることができる、4.8 mVRMS超低雑音、MPPT調整の誤トリガを避ける。
2、バスボックス（コネクタ）出口で、複数組の光伏板の直流電流が合流した後、ここを通ってインバータに入る。AN 3 Vはリアルタイムで総電流を監視しなければならず、一旦安全閾値（±450 A）を超えると、直ちに保護をトリガし、回線の過負荷発火を回避する。
AN 3 V概要
AN 3 V PB 35/55シリーズは、コア森電子が大電流検出シーンのために丹念に製造し、新たに量産したオープンループホール電流センサ製品である。
このシリーズ製品は電源、光起電力、エネルギー貯蔵などの業界分野に精確に焦点を当て、深さはこれらの分野が電流測定に対して提案した高信頼性と高
一貫性の厳しいニーズ。AN 3 Vシリーズの新製品は主にAN 3 V PB 35/PB 55など多くのモデルを含み、80 Aから200 Aまでの定格測定範囲をカバーしている。測定精度を保証するだけでなく、動的測定範囲を大幅に向上させ、信頼性が向上し、線形度に優れている。
プロパティ
ホール原理に基づく開環電流センサ
元辺と副辺の間の絶縁
原材料はUL 94-V 0に適合する
挿入損失なし
給電電圧：+3.3 V
高さh=8.7 mm
実行基準：
EC 60664-1:2020
IEC 61800-5-1:2022
IEC 62109-1:2010
パラメータの特徴：
電力供給：＋5 V/3.3 V
額定量程：±80 ~ 200 A
測定範囲：±80 ~ 375 A
作業範囲：-40 ~ 105°C
典型精度：1%
応答時間：2.5μs
絶縁耐圧：4.3 kV
帯域幅：250 kHz
線形度：0.5%

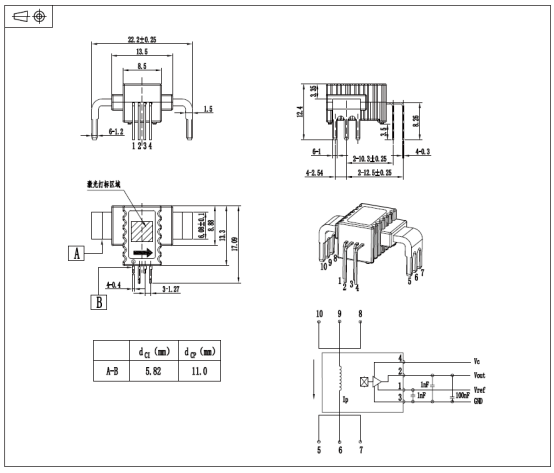

製品サイズ：
結語：
「千家万戸沐光行動」は分布式光起電力の発展のために早送りキーを押し、インバータの監視と保護に対してより高い要求を提出した。AN 3 Vのような優れた国産センサは、高精度安定性、高圧隔離、広いダイナミックレンジ、耐干渉設計などの特性により、分散型インバータの安定した並列技術の礎となっている。
