エネルギー、特に再生不可能エネルギーは、古来より「兵家必争の地」であり、古今東西の歴史を振り返ると、多くの戦争はエネルギーを巡るものでした。現在の国際情勢は目まぐるしく変化し、中東などの地政学的緊張が世界のエネルギーサプライチェーンの不確実性を高めており、一般市民が最も直接的に実感するのは、自動車用のガソリン価格が「1リッター6元」の時代から「9元」の時代へ、わずか1ヶ月足らずで移行したことです。このような背景から、新エネルギーは新たな高みに押し上げられ、各国にエネルギー自律管理の模索と、太陽光発電、風力発電などの再生可能エネルギーの積極的な開発を促しており、エネルギー貯蔵もかつてない発展の機会を迎えています。エネルギー貯蔵システムの安全性と自律管理能力は業界の焦点となっています。本稿では、ChipSense（芯森電子）の最新のFRシリーズ磁束闸センサー技術に基づき、高感度アナログ出力センサー（FR7V/FR5V/FR2Vシリーズ）とデジタル出力バッテリーセンサー（FR1Cシリーズ）を活用して階層型防御システムを構築し、エネルギー貯蔵システムにおける絶縁監視からエネルギー管理までの正確なカバレッジを実現する方法について探ります。
一、国際情勢下でのエネルギー貯蔵の課題：安全性と自律性が中核命題
世界のエネルギー構造が再構築される中、エネルギー貯蔵はエネルギー供給のバランス調整、電力供給の安全確保のための重要なインフラとして、その重要性が日増しに高まっています。しかし、地政学的衝突によるエネルギーサプライチェーンの変動、極端な気象、サイバー攻撃などのリスクが重なり、エネルギー貯蔵システムの安全性と自律管理能力は厳しい試練に直面しています。ChipSenseセンサーは、サプライチェーン全体における国産化技術の突破により、業界に安全で信頼性が高く安定した電流モニタリングソリューションを提供し、顧客が複雑な環境課題に対応することを支援します。
二、技術的基盤：磁束闸原理とChipSense FRシリーズ製品群
エネルギー貯蔵システムの作動環境は複雑で、強い電気的衝撃と電磁妨害が存在します。ChipSenseのFRシリーズは全て磁束闸（Fluxgate）技術を採用しており、磁気コアの飽和状態における非線形特性を利用して検出を行います。従来のホールセンサーと比較して、磁束闸技術は零点安定性、極めて低い温度ドリフト（代表値±1.5mV/K）、強い耐妨害性（高CMRR）といった中核的な優位性を備えており、-40°Cから+85°Cの広い温度範囲内で「誤報」「見逃し」がないことを保証します。
ChipSenseの最新製品仕様書によると、FRシリーズは主に2つのアプリケーション陣営に分類されます：
三、第一の防衛線：絶縁監視の段階的警報（FR7V/FR5V/FR2V基盤）
エネルギー貯蔵システムの直流側では、太陽光パネル、バッテリーセル、インバーターの間に分布容量と絶縁劣化リスクが存在することが多くあります。従来の機械式漏電遮断器（RCD）の応答閾値は通常30mAであり、しばしば故障が熱蓄積を引き起こした後に動作します。ChipSenseの電圧出力シリーズセンサーは、ミリアンペアレベルの高感度により、「早期警報」を実現します。
（FR2V H00シリーズセンサーの仕様表と安全使用上の注意点は技術文書としての形式を保つため、以下に訳します）
FR2V H00シリーズ 電流センサー
製品型番：
FR2V0.021 H00, FR2V0.05 H00, FR2V0.10 H00, FR2V0.20 H00, FR2V0.30 H00
本センサーの一次側（原辺）と二次側（副辺）は絶縁されており、直流漏れ電流の測定に用います。
特徴
◆ 磁束闸技術ベースの電流センサー
◆ 電圧出力
◆ 原材料はUL94V0適合（黒色）
◆ 高精度
◆ 非常に低い零点温度ドリフト
◆ 適用規格：
IEC 60664-1:2020
IEC 61800-5-1:2022
IEC 62109-1:2010
産業応用分野
◆ 残留電流測定
◆ 太陽光発電インバーター（トランスレス型）の漏れ電流測定
◆ 太陽光発電アレイ（PVアレイ）の漏電保護
◆ スタッカブル直流電源の漏れ電流検出
◆ 広範囲の単相または三相電流検出（直流または交流、最大±100Aまで）
◆ 電流源の故障モード検出
◆ 対称故障検出（例：インバーター出力端）
安全使用上の注意
四、第二の防衛線：バッテリー管理のデジタル神経（FR1C基盤）
漏電センサーが免疫システムだとすれば、バッテリー電流センサーは神経システムです。ChipSense FR1C H00シリーズ（DS-FR1C H00-CN-V2）は、通信と診断における従来のアナログセンサーの空白を埋めます。

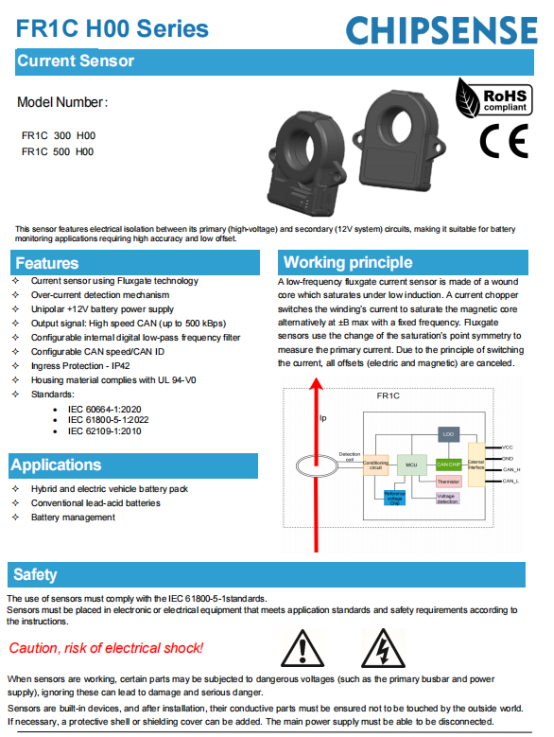

FR1C H00シリーズ 電流センサー
製品型番：
FR1C 300 H00, FR1C 500 H00
本センサーの一次回路（高圧）と二次回路（12Vシステム）は絶縁されており、高精度・低オフセットを必要とするバッテリー監視アプリケーションに適用されます。
特徴
◆ 磁束闸技術ベース
◆ 過電流検出機構
◆ +12V 単電源供給
◆ 高速CAN信号出力（500Kbps）
◆ デジタル低周波フィルター内蔵可
◆ CAN通信速度及びID設定可
◆ 保護等級: IP42
◆ 筐体材料はUL94-V0適合
◆ 適用規格：
IEC 60664-1:2020
IEC 61800-5-1:2022
IEC 62109-1:2010
産業応用分野
◆ ハイブリッドおよび電気自動車用バッテリーパック
◆ 従来型鉛蓄電池
◆ バッテリー管理
（安全使用上の注意はFR2Vと同様のため、省略して翻訳）
五、フルスタック自律管理、「ネック」問題の解決
磁性体材料から信号処理チップまで、100%国産化を実現し、キーとなる工程で複数の特許を保有、欧米の技術的独占を打破しています。製品は既に主要企業の重点プロジェクトにバッチ採用され、中東・東南アジア市場にも輸出されており、あるGW級太陽光発電・エネルギー貯蔵プラントにおいて国際ブランド品を代替するなど、中国技術の実力を示しています。
六、顧客価値：安全、コスト削減、効率向上の多次元的実現
結語：技術の盾を持って、エネルギーの安全を守る
エネルギー安全保障と産業変革の重要な時期に、ChipSense（芯森電子）は革新と突破を通じてエネルギー貯蔵業界に貢献し続け、正確で信頼性が高く自律的な電流検出技術により、顧客がより安全でより効率的なエネルギーシステムを構築することを支援します。ChipSenseを選ぶことは、すなわちリスクに対する制御、未来に対する保証を選ぶことです。
グローバル適応：広い測定範囲、マルチプロトコル設計により様々なシナリオのニーズに対応、顧客のグローバル展開を支援。
インテリジェントメンテナンス：AI故障予測モデルを支援し、予防保守を実現、システム寿命を20%延伸。
安全・効率向上：ミリ秒単位の応答により火災・爆発等の事故を回避し、運用保守コストを30%以上削減。
内蔵安全診断メカニズム
FR1Cシリーズは、IEC 61800-5-1機能安全規格に準拠した、完全な故障自己診断機能を備えています。
故障報告：センサー内部でFLASHチェックサムエラー、磁束闸発振異常、または温度超過が発生した場合、FR1CはCANバスを介して特定のエラーコード（例：0x41, 0x42等）を送信し、単純な信号ゼロ出力ではありません。この「意思表示のある」故障モードにより、BMSは「電流がない」状態と「センサー破損」状態を明確に区別でき、それに応じてSILレベルの安全停止戦略を実行できます。
完全デジタル通信
FR1Cシリーズは±300Aおよび±500Aの2仕様を提供し、エネルギー貯蔵用バッテリー主回路向けに設計されています。アナログ電圧（0-5V）を出力するFR7V/5V/2Vとは異なり、FR1Cは直接CAN 2.0Bプロトコル信号（500Kbps）を出力します。
技術的優位性：エネルギー貯蔵コンテナ内の複雑な電磁環境において、デジタル信号伝送はアナログ電圧信号（0-5V）よりも耐妨害性に優れ、長距離伝送における信号減衰とノイズ結合を回避します。
データ統合：バッテリーの充放電電流（精度±0.5%）を直接BMSにアップロードし、正確なSOC（充電状態）およびSOH（健全性状態）の計算に利用します。
主電源は遮断可能でなければなりません。
センサーは内蔵型機器です。設置完了後、その導電部は外部から接触できないことを保証する必要があります。必要に応じて保護カバーまたはシールドを取り付けてください。
センサー作動時、一部の部位は危険電圧（一次側母線、電源など）が印加されている可能性があります。これを無視すると損傷や重大な危険を招きます。
感電に注意してください。
センサーは、使用説明書の要求に従い、適用規格および安全要求事項に適合した電子・電気機器内に設置されなければなりません。
センサーの使用はIEC 61800-5-1規格に従わなければなりません。
中～大電流の「門番」：FR5V H00とFR2V H00シリーズ
産業用・商業用エネルギー貯蔵コンテナや大規模地上設置型発電所では、システム電圧がより高く（1000Vdc/1500Vdc）、背景漏れ電流も大きいため、より広い測定範囲のセンサーが必要です。
中核パラメータ：
FR5V H00 (DS-FR5V H00-CN-V2.1)：±10mAから±100mAまでの測定範囲をカバーし、中出力直流電源及び接続箱（ジャンクションボックス）の監視に適しています。
FR2V H00 (DS-FR2V H00-CN-V3.1)：±10mAから±300mAまでの測定範囲をカバーし、より大きな貫通穴サイズ（Φ20mm-Φ40.5mm）を備え、大断面の母線（バスバー）の漏れ電流検出に適しています。
応用シナリオ：これらの2つのセンサーは通常、直流接続キャビネット（DCジャンクションボックス）またはPCS（パワーコンディショナー）の直流側に配置されます。これらは3.0kV-3.6kVの絶縁耐圧（システムレベルのサージ衝撃に耐えられる）を備えるだけでなく、電圧信号を通じて漏れ電流の大きさをリアルタイムにフィードバックできます。漏れ電流が10mA-100mAの範囲で急速に上昇する場合、システムは「発展期の故障」と判断し、定格出力低下（デレーティング）またはソフト遮断をトリガーし、直接的なハード遮断（トリップ）ではなく、設備のハードウェアを保護できます。
微小漏電の「顕微鏡」：FR7V H00シリーズ
家庭用エネルギー貯蔵システムや精密な太陽光発電用インバーター向けに、漏れ電流はしばしばマイクロアンペアレベルの緩やかな上昇から始まります。
中核パラメータ：仕様書DS-FR7V H00-CN-V3によると、このシリーズは±5mA（FR7V 0.005）と±10mA（FR7V 0.01）の2仕様を提供します。
応用シナリオ：最高感度の検出ポイントとして、FR7Vは通常バッテリーパックの出力部またはストリングインバーター内部に設置されます。絶縁抵抗の低下により漏れ電流が5mAを超えると、センサーは警報信号を出力でき、この時システムはまだ「潜伏期」にあり、保守要員には十分な点検・対応時間があり、計画外停止を防ぎます。
バッテリー主回路監視陣営（デジタル出力）：FR1C H00シリーズです。これは動力用バッテリー及びエネルギー貯蔵用パワーコンディショナー（PCS）向けに設計された電流センサーで、CAN2.0Bデジタル通信インターフェースを備え、測定範囲は±300Aから±500Aをカバーし、BMSに直接接続してエネルギー管理を行います。
絶縁・漏電監視陣営（電圧出力）：FR7V H00、FR5V H00、FR2V H00シリーズを含みます。これら3製品は全て電圧出力型で、直流残留電流（漏れ電流）の検出に特化して設計されており、5mAから300mAまでの広い範囲を測定範囲としています。
