周知の通り、「二酸化炭素排出量のピークアウト（炭素達峰）」と「二酸化炭素排出量の実質ゼロ（カーボンニュートラル）」を指す「二重炭素（ダブルカーボン）」戦略において、中国の太陽光発電は主力軍としての役割を果たしています。国家エネルギー局のデータによれば、今年上半期に全国で追加された再生可能エネルギー設備容量は2億6800万キロワットで、そのうち太陽光発電が2億1200万キロワットを占め、水力・風力・バイオマス発電は僅かです。太陽光発電が急成長している主な理由は、コストの低さ、技術の成熟度、広範な適用性、メンテナンスの容易さなどにあります。本稿では、太陽光インバーターにおける電流センサーがMPTT（最大電力点追跡）を向上させ、発電効率を高める仕組みについて論じます。

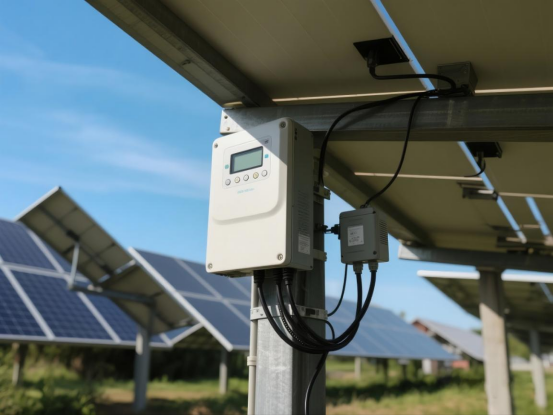

太陽光インバーターの概要

太陽光交流発電システムは、ソーラーパネル、充電制御器、インバーター、蓄電池で構成されます。インバーターの核心的な役割は、ソーラーパネルが生成する直流電力（DC）を、電網や負荷が必要とする交流電力（AC）に変換し、システムの安定稼働と発電効率の向上を確保することです。主な機能は以下の通りです：

1. 電力変換：ソーラーパネルの直流電力を交流電力に変換し、電網や機器の要件に合わせます。
2. 最大電力点追跡（MPPT）：ソーラーアレイの動作点を動的に調整し、各コンポーネントが同時に最適な出力状態にあるようにし、システム効率を最大化します。
3. 電網連系と保護：電網の状態を監視し、異常時に出力電力を自動調整します。障害発生時には遮断器（IGBTやリレー）を作動させ、システムを保護します。
4. システム最適化とメンテナンス：スマートアルゴリズムでソーラーコンポーネントの性能を最適化し、設備寿命を延ばしメンテナンスコストを削減します。

インバーターにおける電流検出の核心的役割

太陽光インバーターにおいて、電流検出はシステムの安全性と効率性を左右する核心的な要素です。具体的な役割は以下の通りです：

1. 安全性確保：インバーターの入出力電流をリアルタイムで監視し、過電流や短絡などの異常を検知することで、インバーターの損傷や火災リスクを防ぎます。
2. 発電効率最適化：

• MPPT制御：インバーターは電流センサーから取得した電流データとホール電圧センサーの情報を統合し、ソーラーアレイのIV（電流-電圧）特性を解析し、最適な動作点を維持します。
• 力率改善（PFC）：並網インバーターでは、交流電流を検出し、電網電圧と位相同期させることで力率を向上させ、無効電力の損失を削減します。

1. 電力品質保証：出力電流の高調波成分を検出し、制御アルゴリズム（PWMなど）でインバーターのスイッチングを調整し、電網への高調波混入を抑制します（IEEE1547などの規格に準拠）。
2. その他の応用：

• 故障診断とデータモニタリング：長期的な電流データから部品（IGBT、コンデンサなど）の劣化傾向を予測し、事前に故障を警告します。
• 遠隔管理：電流データを監視システムにアップロードし、運用者が遠隔でインバーターの状態を把握し、エネルギー管理を最適化します。

インバーター用電流検出方式の比較

AN3V PB55シリーズの推奨 シンセン電子の開発したオープンループホール電流センサーAN3VPB55シリーズは、電源・太陽光・蓄電池分野での高信頼性・高均一性のニーズに応えます。材料・構造・設計を最適化し、高コストパフォーマンスを実現した国産代替の優れた選択肢です。

AN3Vシリーズの特徴

AN3Vシリーズは、±80A～200Aの定格測定範囲をカバーし、ダイナミック測定範囲を大幅に拡大しました。信頼性と直線性に優れています。

製品特性：

• オープンループ型ホール電流センサー
• 原辺と副辺の絶縁構造
• 原材料はUL 94-V0認証取得
• 插入損失なし
• 電源電圧：+3.3V
• 高さh=8.7mm
• 対応規格： □ IEC60664-1:2020 □ IEC 61800-5-1:2022 □ IEC 62109-1:2010

主要パラメータ：

• 電圧出力型
• 電源：+5V/+3.3V
• 定格測定範囲：±80～200A
• 測定可能範囲：±80～375A
• 動作温度：-40～105℃
• 代表的精度：1%
• 応答時間：2.5μs
• 絶縁耐圧：3kV
• 帯域幅：250kHz
• 直線性：0.5%

まとめ

電流センサーは太陽光インバーターにおいて、安全保障の鍵であるだけでなく、MPPT効率の向上や電力品質の最適化、遠隔インテリジェント管理を実現するコア技術です。ホール電流センサーAN3Vシリーズは、高精度・高速応答・絶縁設計を兼ね備え、太陽光インバーター向けの理想的な電流検出ソリューションです。
