電気自動車（EV）の航続距離に対する懸念は長年続いており、これはEVの発展を制約する主要因の一つです。このため、自動車メーカーや電池メーカー各社は、EVの航続距離をさらに延ばす全固体電池の開発に全力を注いでいます。寧徳時代（CATL）などの企業は、人型ロボットと自動化生産ラインを新エネルギー動力電池のPACK分野に続々と導入しています。しかし、人型ロボットや自動運転などの高知能端末は、バッテリー管理システム（BMS）に対して、より高度で複雑な新たな要求を提起しています。
電流センサーは、BMSおよび生産ライン監視の感知部品として、充放電電流の正確な測定を担当するだけでなく、リアルタイムの故障予警、プロセス最適化、安全保証においても重要な役割を果たします。本稿では、技術原理、応用シーンからリスク予警まで、電流センサーがPACK生産ラインにおいて故障の早期発見と介入を如何に実現し、生産安全と製品品質を確保するかについて探ります。
| 技術タイプ | 原理概要 | 長所 | 短所 |
|---|---|---|---|
| ホール効果センサー | ホール素子による磁界変化の検出を介して間接的に電流を測定 | 非接触、広い測定範囲、低消費電力 | 精度が温度の影響を受けやすく、補正・較正が必要 |
| 磁気フラックスゲートセンサー | 磁気コアの飽和特性を利用して高精度な電流測定を実現 | 高精度（±0.1%）、低ドリフト | コスト高、サイズがやや大きい |
| シャント抵抗器 | 抵抗両端の電圧降下を直接測定して電流を測定 | 構造が簡単、低コスト | 電力損失・発熱があり、高電圧環境には不向き |
| ASICホールセンサー | 集積化されたホールセンサー、PCBに実装 | 小型化、高集積度、量産に適す | 測定範囲と精度がASIC設計の制限を受ける |
製品モデル: CM4A 1000 H08
特性
実行標準:
産業応用分野
電池PACK生産ラインにおいて、電流センサーのリアルタイム監視メカニズムは、高精度・高応答の電流データ収集と閉ループフィードバックを通じて、重要な工程プロセスに対する動的監視とインテリジェント制御を実現します。その核心メカニズムは以下の通りです：
以上のメカニズムにより、PACK生産ラインは「受動的検査」から「能動的感知→インテリジェント意思決定→精密実行」というスマート製造の閉ループへと進化し、電池の均一性、安全性、生産歩留まりを大幅に向上させます。

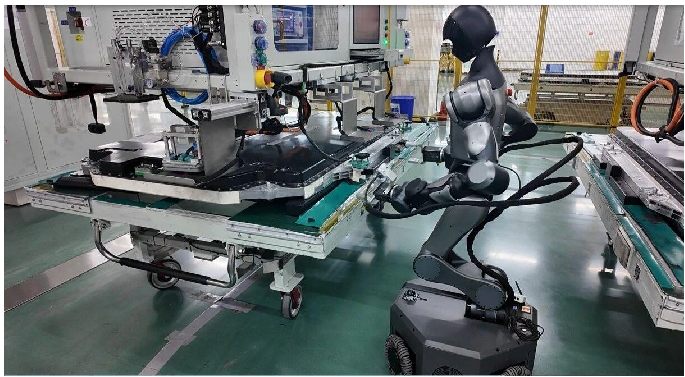

下図は、人型ロボットが参加するPACK組立ラインにおいて、各ステーションに電流センサーが組み込まれ、溶接、絶縁テストなどの工程における電流変化をリアルタイムに監視している様子を示しています。このような生産ラインでは、電流センサーとマシンビジョンシステムを連動させることで、故障検出率を大幅に向上させ、個々のPACKのテスト時間を大幅に短縮することができます。
もちろん、電流センサーにも一定の限界があります。例えば、電磁妨害（EMI）に対しては、生産ライン上のインバーターやモーターなどの設備が妨害を発生させる可能性があるため、シールドケーブルやデジタルフィルタ技術を用いてデータの正確性を確保する必要があります。温度ドリフトについては、広い温度範囲に対応したセンサーを選定するだけでなく、定期的な較正も必要です。
さらに、電流センサーは、MES、ERP（企業資源計画）、BMSなどのシステムとシームレスに連携する必要があり、データのリアルタイム共有と故障への迅速な対応を確保しなければなりません。
全固体電池に関しては、電流センサーはより高い電圧（800V以上）とより速い応答（1ms未満）をサポートする必要があり、全固体電池の高電力密度特性に適応する必要があります。
電流センサーは、新エネルギー動力電池のスマート製造において、「安全の守護神」と「データ中枢」という二重の役割を果たしています。企業は実際のニーズに応じて適切なセンサー技術を選択するとともに、その環境適応性、システム統合能力、そしてスマート化への進化方向に注目すべきです。高精度と高信頼性を追求する一方で、その限界も認識し、マルチセンサーフュージョンやインテリジェントアルゴリズムを通じて、包括的な故障予警システムを構築する必要があります。全固体電池や人型ロボットなどの技術の発展に伴い、電流センサーの革新的な応用は、新エネルギー動力電池産業の高品質な発展を継続的に推進していくでしょう。
履歴データ分析：ビッグデータを用いて電流曲線を分析し、電池の劣化傾向を予測し、予測保全を支援します。
リアルタイムフィードバック：電流センサーはBMSと連動し、充放電戦略をリアルタイムに調整し、過酷な運転条件下での電池の安全性を確保します。
全トレーサビリティ：各電セルにそのライフサイクル全体の電流「指紋」を紐付け、品質追跡とデジタルツイン構築を支援し、その後の使用段階におけるSOH予測のデータ基盤を提供します。
閉ループ工程制御：電流データを充放電電源やBMSシミュレーションシステムにフィードバックし、電流レート（Cレート）、充電終止条件や劣化時間を動的に調整し、「データ駆動」型の工程自己最適化を実現します。
異常パターン認識：AIアルゴリズム（LSTM、ウェーブレット変換など）を用いて電流曲線の特徴を分析し、マイクロショート（自己放電異常）、接触不良（電流振動）、リチウム析出（定電圧充電段階での電流急降下）などの初期欠陥をリアルタイム検出し、自動排除や警報を発動します。
クーロン計量とSOC較正：リアルタイム電流に基づく高精度なクーロン計量を実行し、電圧拐点（カーブの変曲点）認識と組み合わせて、電セル容量と充電状態（SOC）を動的に較正し、組付け時の均一性を確保します。
マルチステーション同期サンプリング：充放電特性選別（分容）、化成、出荷前最終検査（EOLテスト）などのステーションに高精度電流センサー（シャント抵抗器や磁気フラックスゲートなど）を配置し、≥1kHzのサンプリングレートで充放電電流波形をリアルタイム取得し、電圧、温度データと共にMES（製造実行システム）やエッジコンピューティングプラットフォームにアップロードします。
試験・計測機器
風力発電用インバーター
バッテリー管理
溶接機電源
スイッチング電源（SMPS）
無停電電源装置（UPS）
交流可変速ドライブ、サーボモーター
IEC 62109-1:2010
IEC 61800-5-1:2022
IEC 60664-1:2020
挿入損失なし
低温ドリフト
優れた精度
優れた直線性
原材料はUL94-V0規格適合
一次側（原辺）と二次側（副辺）間は絶縁
ホール原理に基づく閉ループ（補償）方式の電流センサー
コスト敏感なシーン：大規模PACK生産ラインでは、ASICホールセンサーを採用し、コストと性能のバランスを図ることができます。
高精度が求められるシーン：例えば電池の劣化テストなどでは、磁気フラックスゲートセンサーまたは高精度ホールセンサー（CMxxシリーズなど）を優先的に選択し、精度を±0.2%程度に達することができます。
データサポート：BMSに正確な電流データを提供し、充電状態（SOC）と健全性（SOH）の正確な計算を支援し、電池寿命を延ばします。
故障予警：電流センサーは、電池モジュールの動作状態をリアルタイムで監視し、過電流、漏電などの異常を速やかに発見し、熱暴走や安全事故を防止する必要があります。
自動運転応用：レベル3（L3）の自動運転車種は、動力電池の安全性と信頼性に対して極めて高い要求があり、電流センサーは、突発的な過電流、短絡などの故障に対応するために、マイクロ秒（μs）レベルの応答速度を備えなければなりません。
生産ラインの自動化：寧徳時代中州工場の人型ロボットPACK生産ラインを例にとると、自動溶接、組立、検査工程は、電流監視のリアルタイム性と精度に対して厳格な要求を課します。電流センサーは、各電セル（cell）の充放電均一性を確保するために、ミリアンペア（mA）レベルの分解能をサポートする必要があります。
