スマートホームの普及に伴い、一般的なスマート照明のほか、スマート掃除ロボットは現代の家庭の中で特に怠け者の「清掃助手」となっている。しかし、市場の多くのスマート掃除機は「労働」の際、隅に引っかかって動けなくなるほどスマートではないことが多い。このような高強度作業は、モーターの過負荷、エネルギー消費の増加、さらには回路の短絡などの安全上の危険性を招く。どのようにして掃除機が効率的で安全であることを確保しますか？ハイエンド機器にしかレーザーレーダー、カメラがないほか、無名の仕事の重要な役割である電流センサーもあり、本文は掃除機における電流検出の核心的な役割を深く検討し、異なる技術案を比較し、典型的なセンサーチップとその応用を詳細に解析する。

一、掃除機の安全上の危険性
1.モータ過負荷：主ブラシ、サイドブラシまたは走行モータは清掃中に異物が引っかかったり、毛髪が絡まったりして塞がれ、電流が急増し、モータを損傷する可能性がある。
2.電池安全：リチウム電池の充放電過程における過電流、過充電または過放電は、電池寿命を短縮し、さらには安全事故を引き起こす。
3.回路故障：回路の短絡や接触不良により、設備の突然の停電や焼失を引き起こす可能性がある。
二、掃除ロボットはなぜ正確な電流感知が必要なのか。​​
「どうすれば」を議論する前に、私たちはまず「なぜ」を理解しなければならない。1台の掃除ロボットに対して、正確な電流検出は決して有無を言わさず、それは3つのコア問題に直接関係している：
1.バッテリー安全と航続管理（BMS）：どのようにして残電力量（SOC）を正確に計算し、過充電を回避しますか？どのようにしてモータのカード死により電流が急増した場合、すぐに電源を切り、電池の過熱や発火を防ぐことができますか？
2.モータのインテリジェントな制御と保護：厚いカーペットに遭遇したときに掃除機が自動的にトルク（吸引力またはブラシ動力）を増加させる方法また、どのようにしてメインブラシが毛髪に巻き付けられているか（荷重変化）を判断し、反転やアラームをトリガすることができますか？
3.システムのエネルギー消費の最適化：どのように異なる動作モードで（静音、標準、強力）正確に電力出力を制御して、エネルギー効率の最適化を実現しますか？
これらのすべての問題の答えは、モータ電流とバッテリ電流のリアルタイム、高精度、分離の測定に依存しています。
三、掃除ロボットの電気構造と電流検出点

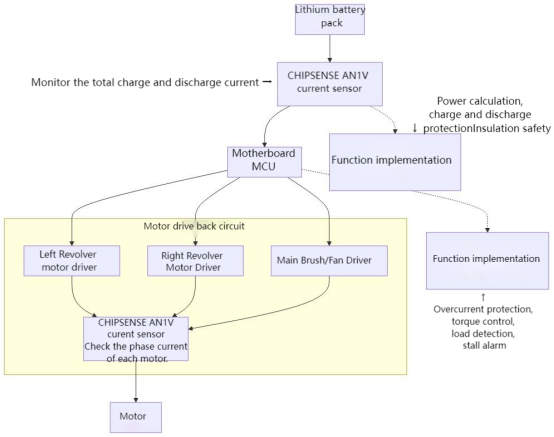

典型的な掃除ロボットの電気構造は以下のように簡略化されている。電流センサの核心任務は、これらの点の電流を正確に測定し、MCU読み取り可能な電圧信号に変換することである：

四、解決方案の対比：ホールセンサーvs伝統方案
工学的実現の上で、電流検出には主に2つの古典的な技術経路がある：Ohm法則に基づくシャント抵抗（Shunt Resistor）と磁気誘導原理に基づくHall効果（Hall Effect）センサ。両者は原理、性能、応用に顕著な違いがある。
1）分流抵抗方式
原理：その核心はオームの法則（V＝I×R）である。精密で低抵抗の抵抗（シャント）を測定電流経路に直列接続し、電流がこの抵抗を流れる時に発生する微小な圧力降下を測定し、更に増幅器を通じてこのミリボルト級電圧信号を増幅し、MCUのADCによって電流値を読み出して計算する。
利点：
1.コストが安い：単一抵抗素子のコストが極めて低い。
2.精度が高い：常温で非常に高い測定精度を実現できる。
3.帯域幅が高い：応答速度が速く、遅延がなく、極めて高い周波数の電流検出に適している。
欠点：
1.電気的隔離なし：測定回路は測定された高圧バスと共有し、高圧が低圧制御回路に逃げ込むリスクがあり、隔離搬送または隔離ADCを追加設計する必要があり、システムの複雑性とコストを増加させる。
2.オン状態損失が存在する：損失はI²Rであり、大電流応用において、抵抗自体が発熱し、エネルギー浪費をもたらすだけでなく、温漂効果は測定精度にも影響し、さらに追加の熱管理が必要である。
3.レイアウト要求が高い：ミリボルト級信号を測定することはPCB上の他の電力回路ノイズの干渉を受けやすく、レイアウト配線に厳しい。
2）ホール効果電流センサ方式（コア森電子AN 1 V PB 511シリーズを例に）
原理：
ホール効果を利用して、センサ内部の磁心を通じて電流による磁界をホールチップに集め、チップは電圧信号proportional to磁界強度を出力し、それによって間接的に電流を測定する。センサー内部で信号の調整と増幅が完了しました。
利点：
a.天然電気隔離：元の辺（電流経路）と副辺（信号出力）の間は絶縁であり（AN 1 V隔離耐圧は4.8 kVに達した）、徹底的に共有地の問題を取り除き、システムの安全性は高い。
b.ほぼゼロ損失：非接触式測定、元の抵抗は極めて低く（AN 1 VのRpは100μΩのみ）、ほとんど熱を発生せず、測定回路に影響しない。
c.集積しやすい：変調された電圧出力（例えばAN 1 VのVout=2.5 V±ΔV）を提供し、インタフェースが簡単で、MCUのADCに直接接続し、システム設計を大幅に簡略化した。
欠点：
a.コストが高い：単一センサのコストは分流抵抗より高い。
b.温漂の存在：ホール素子と磁気コアの特性は温度に影響され、チップ内部で補償されるが、その精度と温漂指標は通常同級の分流方案より劣る。
c.帯域幅と応答時間の制限：AN 1 V帯域幅は250 kHzに達しても十分な多数の応用があるが、パッシブなシャント抵抗とは比較できない。そして、マイクロ秒レベルの応答遅延が存在する。
結論：
インテリジェント掃除ロボットにとって、その電池給電（損失に敏感）、空間がコンパクトで、内部に高圧モータ回路（安全に対する要求が高い）が存在する特徴により、ホール効果電流センサの優位性（隔離、低損失、集積しやすい）はちょうどその痛い点に当たって、分流抵抗よりも理想的な解決案となった。AN 1 Vシリーズは、このようなアプリケーションを満たすために設計された典型的な製品です。

五、方案解析：AN 1 Vシリーズ電流センサの技術特性
コアセンAN 1 V PB 511シリーズを例にとると、ASICチップ技術に基づくマイクロホール電流センサであり、小サイズパッケージと100%国産化を実現している。このシリーズには50 ~ 300 Aの複数のモデルが含まれている。その公開仕様書から、掃除機の需要をどのように満たすかが明らかになる。

1.コアの動作原理：
その出力は式に従う：Vout=Vcc/2+Gth×Ip×（Vc/5）。ここで、Vcc/2（約2.5 V）はゼロ電流時のゼロ点電圧である。順方向電流が流れると、出力電圧が上昇する、逆方向電流（例えば充電時）が流れると、出力電圧が低下する。この設計はMCUのADCインタフェースの双方向電流測定に最適である。
2.重要性能パラメータ（AN 1 V 100 PB 511モデルを例に）：
測定範囲：±100 A、掃除機モータの動作区間をカバーする。
給電電圧：4.5 V-5.5 V、システムMCU電源と完璧に互換性がある。
帯域幅：250 kHz、BLDCモータ駆動の高周波PWM電流波形を正確に追跡し、制御ループのリアルタイム性を確保するのに十分である。
精度：全温度範囲内（-40℃～85℃）の総精度は±2%より優れ、電気量の計算と正確な制御に基礎を提供した。
応答時間：≦5μsで、オーバーフロー事件発生後のごく短時間内にMCUに信号を送り、保護メカニズムを起動するのに十分である。
3.安全と信頼性の設計：
高隔離電圧：元副辺間は4800 Vrms/50 Hz/1 minに耐え、掃除機システムに発生する可能性のある圧力差をはるかに超え、高圧が低圧制御回路に逃げ込むリスクを徹底的に根絶した。
安全基準に従う：IEC 61800-5-1などの基準を満たし、家電製品の安全規範に対する厳しい要求を満たす。
難燃性ハウジング：材料はUL 94-V 0等級に適合し、防火安全保証を提供した。

六、応用シーン：ホールセンサーはどのように掃除機を守るのか？
1.モータ過負荷保護
リアルタイムモニタリング：ホールセンサはモータ電流をリアルタイムでモニタリングし、電流異常上昇（例えば閉塞）を検出すると、直ちに保護機構を起動し、モータを停止したり、異物を反転清掃したりする。
寿命延長：モータの長時間の過負荷を回避し、寿命を延長する。

2.バッテリ管理
充放電保護：電池の充放電電流を監視し、過充電/過放電を防止し、電池の安全と寿命を確保する。
エネルギー最適化：リアルタイムで余剰電力量を計算し、航続と充電戦略を最適化する。
3.故障診断
過電流保護：短絡または過電流を検出した場合、直ちに電源を遮断し、設備の損傷を避ける。
予測性メンテナンス：電流変動分析を通じて、電機或いは電池の潜在故障を予測し、早めにメンテナンスする。
七、具体的な技術方案：清掃機におけるAN 1 V 200 PB 511の集積
1.回路設計
センサのIP＋とIP−をモータまたはバッテリの主電流回路に直列接続する。
VOUTはMCUのADCピンにアクセスし、リアルタイムで電流データをサンプリングする。
デカップリング容量（100 nF）とフィルタ容量（1 nF ~ 10 nF）を増加し、信号の安定性を確保する。

2.MCUアルゴリズム
ADCによりVOUT電圧をサンプリングし、実際の電流値を計算する：電流（A）＝（VOUT−2.5 V）／（0.01×VCC）
電流閾値を設定し、閾値を超えると保護機構を起動する。

3.安全基準
センサはIEC 61800-5-1とIEC 62109-1の基準を満たし、高圧安全と絶縁信頼性を確保する。

リスクアラート：ホールセンサの限界
磁場干渉：強磁場環境は測定精度に影響する可能性があり、合理的な配線が必要である。
温度ドリフト：極端温度では零点ドリフトが発生する可能性があり、定期的に校正する必要がある。
コスト：従来案に比べてホールセンサのコストはやや高いが、性価比は優れている。

結論：ホールセンサー、掃除機の安全な「守護者」
ASICに基づくホール電流センサ（例えばAN 1 V 200 PB 511）はその高精度、高速応答、非接触測定などの利点で、インテリジェント掃除機の安全保護のコアデバイスとなっている。それはリアルタイムで電流を監視し、過負荷を予防するだけでなく、エネルギー効率を最適化し、設備の寿命を延長し、ユーザーにより安全で、よりスマートな清潔体験を提供することができる。
キーワード：ホール電流センサ、インテリジェント掃除機、モータ保護、電池管理、ASIC技術、過電流保護、安全監視
