直流スクリーンは直流電源システムとも呼ばれます。変電所、発電所、通信機器室などの場所における制御、信号、保護、自動装置などの設備に直流電源を供給する装置です。産業用直流スクリーンは電力システム、データセンター、通信基地局などに広く応用され、重要設備に安定した直流電源を提供します。その高効率なエネルギー管理は、システムの信頼性を保証し、エネルギー消費を削減する上で極めて重要です。特にデータセンターの高圧直流給電方案では、顕著な省電力を実現し、グリーンエネルギー転換に貢献します。
産業4.0、スマート製造の進展に伴い、従来の直流スクリーンには、監視の遅れ、メンテナンスコストの高さ（故障箇所の特定が難しく、人的点検への依存）、安全上のリスクの大きさといった問題があります。スマート化によるアップグレード・改造は、ミリ秒単位の故障予警の実現、エネルギー効率の向上によるメンテナンスコストの削減、さらにAI診断と遠隔監視によるシステムの安全性と管理効率の大幅な向上を可能にし、電力システムのデジタル変革における必然的な選択です。そして、正確で安全な電流監視は、インテリジェントなエネルギー効率管理を実現する礎となります。
産業用直流スクリーンにおけるエネルギー効率管理の核心的な需要及び電流監視の必要性
一、 産業用直流スクリーンにおけるエネルギー効率管理の核心的な需要
最新の業界技術の発展に基づき、産業用直流スクリーンのエネルギー効率管理の核心的な需要は、単純なエネルギー節約から、システムレベルでの智能化、精密化管理へと発展しています：
二、 電流監視の必要性
電流監視は、産業用直流スクリーンのエネルギー効率管理の基礎となる环节であり、その必要性は以下の諸点に現れています：
産業用直流スクリーンにおける一般的な電流検出方案の比較分析
産業用直流スクリーンのスマート化改造において、電流を正確、安全、確実に監視することは、エネルギー効率管理と状態予警を実現する核心です。
適切な電流センサー方案を選択することが極めて重要です。以下に、一般的な電流検出方案を示します：
主流検出方案技術比較
| 方案 | 原理 | 精度 | コスト | 主な長所 | 主な短所 | 適用性 |
|---|---|---|---|---|---|---|
| 分流器 | オームの法則 | 中～高 | 低 | シンプル、低コスト | 插入損失、非絶縁（安全リスク）、電力消費 | 低コスト重視、低電圧・低電流アプリケーション |
| 電流互感器 | 電磁誘導 | 高 | 中 | 非接触、絶縁 | 直流電流を測定不可 | 交流回路専用 |
| 磁気変調（フラックスゲート）センサー | 磁気飽和特性 | 非常に高 | 高 | 超高精度、低ドリフト | 高コスト、複雑 | 高精度要求、微小漏れ電流検出 |
| ホール効果電流センサー | ホール効果 | 中～高 | 中～高 | 直流/交流測定可能、非接触、絶縁、広帯域、小型 | 温度ドリフト有（補償可能） | 直流スクリーンの主流方案、広範な電流監視 |
推奨
現代の産業用直流スクリーンのスマート化アップグレードにおいて、電流検出方案の選択は、システムの安全性、エネルギー効率、信頼性に直接関係します。
HS2Vシリーズ 開ループホール電流センサー概要
HS2Vシリーズは、芯森エレクトロニクスが独自開発した、ホール原理に基づく開ループ電流センサーです。一次側と二次側は絶縁されており、直流、交流、パルス電流の測定に使用できます。插入損失がなく、小型で、原材料はUL94-V0に適合し、IEC60664-1:2020、IEC 61800-5-1:2022、IEC 62109-1:2010規格を実行します。このシリーズには複数のモデルが含まれており、一次側定格電流実効値は±200A～±1500A、一次側電流測定範囲は±600A～±2500Aで、産業用直流スクリーンのインテリジェントエネルギー効率管理に理想的な選択肢です。
HS2Vシリーズの核心的特徴
高精度測定： -40°C から 105°C の広い温度範囲で、測定誤差はわずか ±1%、産業グレードの精度要求を満たします。
優れた絶縁性能： IEC 61800-5-1 および IEC 62109-1 規格に適合し、絶縁耐圧は 4.9kVAC/9.9kV インパルスに達し、550V 強化絶縁および 1100V 基本絶縁シナリオに適用可能です。
高速応答： 応答時間は 5μs 未満で、電流変化をリアルタイムに捕捉し、動的負荷管理をサポートします。
広い範囲カバー： 200A から 1500A までの多様な範囲を提供し、様々なアプリケーションのニーズを満たします。
HS2Vが直流電源盤システムで重要な応用ポイント
バッテリー管理（核心応用）
直流電源盤の心臓部は蓄電池群（鉛蓄電池、リチウム電池など）です。バッテリーの精密な管理は、エネルギー効率と安全の最重要事項です。HS2Vはこの環節で核心的な役割を発揮できます：
充/放電電流の精密監視： バッテリーの充電電流と放電電流をリアルタイムに監視し、電流値が安全範囲内にあることを確保し、過充電（バッテリー損傷、膨張の原因）や過放電（バッテリー寿命の急減甚至廃棄の原因）を防止します。
バッテリー容量の計算（SOC推定）： 継続的かつ高精度な電流測定と時間積分（アンペア時法）により、バッテリーの残存容量（State of Charge）を比較的正確に推定でき、システムが「負荷をあとどれだけ支えられるか」を判断するための重要なデータを提供します。
バッテリー健全状態（SOH）診断： 充放電過程における電流特性を分析し、電圧と温度データと組み合わせることで、バッテリーの健全状態を補助的に判断し、性能劣化したバッテリーを事前に警告し、予測保全を実現します。
母線/分岐回路電流監視
直流電源盤には主母線と各路の分岐回路があります。HS2Vは以下に使用できます：
総負荷電流監視： 主母線にHS2V（例：HS2V1000H00またはより高範囲のモデル）を設置し、システム総電流をリアルタイムに監視し、負荷全体の状況を判断し、過負荷を防止します。
分岐回路電流監視： 重要な分岐回路（主保護装置、通信電源への回路など）に、適切な範囲のHS2Vを設置し、各分岐回路の電力使用状況を精密に監視します。
絶縁故障監視の補助： 絶縁監視装置と連携する場合、精密な分岐回路電流測定は、接地故障分岐回路の迅速な特定に役立ちます。
充電モジュール出力電流監視
充電モジュール（整流器）の出力電流を監視し、最高効率範囲で動作することを確保するとともに、複数の充電モジュールの負荷を均一化し、モジュール寿命を延ばし、システム全体のエネルギー効率を向上させます。
故障診断と安全予警
短絡及び過電流保護： HS2Vは応答速度が速く（5μs）、異常なサージ電流や短絡電流を迅速に検出し、保護回路に信号を提供し、迅速な遮断を実現し、事故の拡大を防止します。
異常消費電力分析： 継続的な監視により、操作がない時に特定回路の電流が異常に高い場合、設備故障や絶縁上の懸念の存在を示す可能性があり、速やかな調査を容易にします。
HS2Vシリーズが直流電源盤の「インテリジェントエネルギー管理」実現をどのように支援するか
高精度な「データ基盤」の提供
インテリジェントな管理の前提は、正確で信頼性の高いリアルタイムデータを取得することです。HS2Vシリーズは、直流、交流、パルス電流の精密測定を提供し、エネルギー効率管理システム全体に最も基礎的な電流データストリームを提供します。正確なデータがなければ、高度なアルゴリズムと分析は意味を成しません。
「可視化」と「定量化」の実現

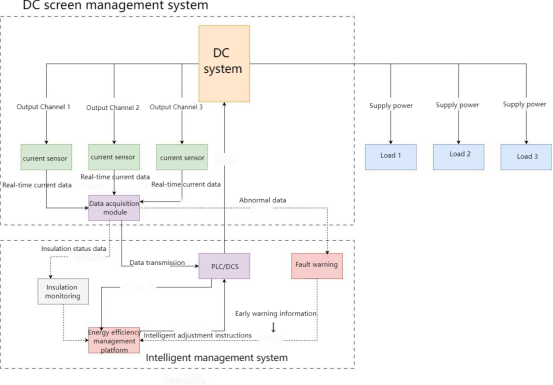

HS2Vで測定した電流データを監視ユニット（PLCや専用コントローラーなど）にアップロードし、さらに上位コンピュータソフトウェアやクラウドプラットフォームに統合することで、以下を実現できます：
リアルタイムデータ表示： 監視画面上で母線電圧、バッテリー電流、各分岐電流などを明確に表示します。
履歴データ記録と分析： 電流-時間曲線を生成し、電力使用パターンを分析し、運転戦略の最適化（例：ピーク時間帯を外した充電）に根拠を提供します。
エネルギー効率レポート： 総電力使用量、各分岐の消費電力を統計し、エネルギー効率レポートを生成します。
「インテリジェント」なアルゴリズムと制御のサポート
データに基づく最適化制御： 例えば、リアルタイムの負荷電流とバッテリーSOCに基づいて、充電モジュールの出力電圧と電流をインテリジェントに調整し、最適な充電曲線を実現します。これにより、迅速かつ安全に充電し、電気代を節約し、バッテリー寿命を延ばします。
予測保全： 前述の通り、バッテリー電流の長期的な傾向分析を通じて、バッテリー性能の劣化を予測し、交換を事前に手配し、バッテリーの突然の故障によるシステム停止を回避できます。
システムの安全性と信頼性の強化
電気的絶縁： HS2Vセンサーは一次側と二次側が絶縁されています。この特性は極めて重要です。なぜなら、高電圧/大電流の主回路（バッテリー母線など）と低電圧の測定制御回路を安全に分離し、高電圧が侵入して制御設備を損傷するのを防ぎ、人員と設備の安全を保証するからです。
挿入損失なし： HS2Vは磁気誘導式測定のため、それ自体が電力を消費せず、分流抵抗のように大電流測定時に著しい発熱や電圧降下を発生させないため、システム効率を高めます。
応用選定と実践上の推奨
範囲選択： 上記の応用ポイントに基づいて、適切な範囲のモデルを選択します。例えば、バッテリー主回路にはHS2V 500/600 H00が必要な場合があり、分岐回路にはHS2V 200 H00のみが必要な場合があります。測定対象電流の最大値がセンサーの範囲内に収まり、ある程度の余裕があることを確認してください。
設置上の注意事項：
方向性： ドキュメントで示されている矢印の方向に必ず注意し、Vout と Ip の方向が一致することを確認してください。そうしないと、読みが逆になります。
貫通孔の充填： 最高の性能を達成するためには、一次側導体（銅バスバーまたは電線）がHS2Vの40.5mmx32.5mmの貫通孔をできるだけ満たすようにし、最も均一な磁場を得て、測定精度と動的特性を確保してください。
安全保護： 内蔵設備として、設置後はその導電部分（一次側母排など）が触れられないようにし、保護カバーの取り付けなど、安全規格（例：IEC 61800-5-1）に適合させる必要があります。
システム統合： HS2Vの出力信号（通常は電圧信号）を、データ収集モジュールまたは監視装置に確実に接続し、ノイズ対策処理を施してください。
まとめ
直流電源盤のインテリジェントエネルギー管理の実践において、HS2Vシリーズ電流センサーは「システム知覚層の重要な見張り役」の役割を果たします。それは、電流という核心パラメータを正確かつ安全、リアルタイムに捕捉することにより、物理世界の電流信号をデジタルシステムが処理可能な電気信号に変換し、直流電源システムの状態リアルタイム監視、エネルギー効率精密分析、故障早期予警、メンテナンス戦略最適化を実現するために不可欠なデータサポートを提供します。これは、インテリジェントで高効率、信頼性の高い直流電源システムを構築するための堅固な基礎です。
