技術的背景

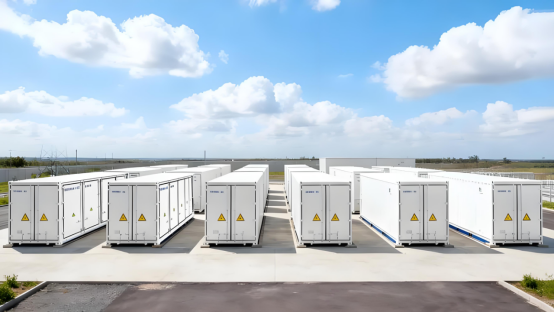

2026年、中国の新形エネルギー貯蔵の累計設備容量は1億kWを突破し、業界は「価値の元年」に突入しました。バッテリー管理システム（BMS）は、エネルギー貯蔵システムのコア制御ユニットとして、その電流モニタリング能力がシステムの安全性、効率、経済的効果を直接決定します。
本書は、エネルギー貯蔵BMSの電流モニタリングにおける三大コア要件：高精度（SOC推定と漏れ電流検出）、高速応答（故障隔離と保護）、強絶縁（1500V高電圧プラットフォーム） に焦点を当て、エネルギー貯蔵インテグレーターとBMSメーカーに選定の参考を提供します。
一、高精度技術ルート比較
1.1 電流センサー精度がSOC推定に与える影響
SOCはBMSの最も核心的な指標であり、業界では主にアンペア時積分法＋開放電圧補正の組み合わせアルゴリズムが採用されています。100MWhのエネルギー貯蔵発電所を例にとると：
誤差ソース/誤差幅/年間経済損失
電流センサー精度±0.5%/1日当たりSOC誤差2%/>100万元
電流センサー精度±0.3%/1日当たりSOC誤差1.2%/>60万元
結論：大型エネルギー貯蔵発電所では、±0.3%精度のセンサーを優先して選択すべきです。
1.2 三つの技術ルートパラメータ比較
パラメータ/閉ループホールCS3A/磁気フラックスゲートFR1C/シャント抵抗
測定精度/±0.5%/±0.3%/±0.1%
温度安定性/±0.5mA温度ドリフト/±0.05%/K/外部補償が必要
ゼロ点ドリフト/±0.1mA/±10mA/ドリフトなし
絶縁能力/磁気結合/磁気結合/絶縁なし
コスト指数/★★★/★★★★/★★
適用シナリオ/バッテリークラスタレベル/メイン回路・絶縁監視/低電圧・小電流
製品外観/（画像）/（画像）/（画像）
1.3 μA級漏れ電流検出技術要件
GB44240-2024は、絶縁材料の微細な亀裂により発生するμA級の漏れ電流段階で警報を発するという、絶縁事前警報に対する新たな要求を提示しています。これは、国が定める30mAの閾値よりも2〜3桁早いものです。
FR1Cシリーズ磁気フラックスゲートセンサー主要パラメータ:
●定格電流: ±300A/±500A
●測定範囲: -400A ～ 400A (300型) / -530A ～ 530A (500型)
●精度: ±0.3% (25℃) / ±0.5% (全温度範囲)
• ゲイン誤差温度ドリフト: ±0.05%/K
• CAN出力: 500Kbps, 10ms周期
●内蔵デジタル低周波フィルター
（画像: FR1C H00シリーズ）
電気的特性
FR1C 300 H00
特に記載がない限り、以下のデータは測定環境基本条件 TA=25℃, VC=+12V に基づく。
（表: パラメータ、記号、単位、最小値、典型値、最大値、備考）
二、高速応答技術ソリューション
2.1 熱暴走保護のタイムウィンドウ
バッテリー熱暴走事故の進行は迅速です：
●内部短絡発生→単セル故障：数十秒
●単セル故障→PACKへの伝播：数分
●BMS応答時間要件: ≤10ms
2.2 CS3Aシリーズ応答特性
CS3A P23閉ループホールセンサー主要仕様:
（表: パラメータ、仕様値）
応答時間/≤1μs (@90% IPN)
帯域幅/150kHz (-1dB)
絶縁耐圧/3kV (50Hz, 1分)
線形誤差/±0.05%
電源供給/±12V ～ ±15V
（画像: CS3A P23シリーズ）
電気的特性
CS3A 100 P23
※特に記載がない限り、以下のデータは測定環境基本条件 TA=25℃, Vc=±15V, RM=300Ω に基づく。
（表: パラメータ、記号、単位、最小値、典型値、最大値、備考）
2.3 階層化保護アーキテクチャ
エネルギー貯蔵PCS直流側保護の階層設計:
第一層(センサーレベル)
検出方式: リアルタイム電流モニタリング
応答速度: ≤1μs
閾値設定: 柔軟に調整可能
第二層(BMSレベル)
故障確認: 10ms以内
処理方式: 複数回サンプリング・フィルタリング
通信: PCSへの故障メッセージ
第三層(PCSレベル)
動作時間: 200μs以内
実行機構: 直流接触器遮断
三、1500V高電圧絶縁設計
3.1 電圧アップグレードによる絶縁課題
（表: システム電圧、直流母線対地電圧、絶縁要件）
1000V/±500V/基本絶縁
1500V/±750V/強化絶縁
1500Vシステムの利点: ケーブルコスト30%削減、PCS効率0.5%向上
3.2 絶縁パラメータ比較
（表: パラメータ、FR1C磁気フラックスゲート、CS3A閉ループホール）
交流絶縁耐圧/7.8kV/3kV
瞬時耐圧/14.5kV/—
電気的ギャップ/31.5mm/12.7mm
沿面距離/42.5mm/19mm
適用電圧クラス/1500V強化絶縁/1000Vシステム
FR1C絶縁設計の利点:
●IEC 61800-5-1、CATIII、PD2要求を満たす
●1500V強化絶縁/3000V基本絶縁をサポート
●CTIレベル: II級
四、シナリオ別選定ガイド
4.1 選定決定マトリックス
（表: エネルギー貯蔵規模、直流母線、バッテリークラスタ監視、絶縁監視、推奨組み合わせ）
大型発電所 (100MWh+)/FR1C/CS3A/FR1C/FR1C X2 + CS3A XN
産業・商業用 (1~10MWh)/CS3A/CS3A/FR1C/FR1C + CS3A XN
分散型 (<1MWh)/CS3A/開ループホール/FR1C/コスト最適化ソリューション
4.2 主要パラメータ総括表
（表: 適用シナリオ、推奨シリーズ、コア優位性、精度、応答時間、絶縁耐圧）
SOC正確推定/FR1C/±0.3%精度/±0.3%/CAN 10ms/7.8kV
絶縁漏れ電流監視/FR1C/μA級分解能/±0.5%/20ms/7.8kV
PCS直流保護/CS3A/≤1μs応答/±0.5%/≤1μs/3kV
バッテリークラスタ監視/CS3A/高コストパフォーマンス/±0.5%/≤1μs/3kV
五、サプライヤーと製品推奨
5.1 磁気フラックスゲートセンサーソリューション
芯森（Sensen） FR1Cシリーズ (DS-FR1C H00-CN-V2仕様書に基づく):
●原辺定格電流: ±300A/±500A
●測定範囲: -400A ～ 400A / -530A ～ 530A
●精度: ±0.3% (25℃)、±0.5% (全温度範囲)
●絶縁耐圧: 7.8kV
●通信インターフェース: 高速CAN (500Kbps)
5.2 閉ループホールセンサーソリューション
芯森（Sensen） CS3A P23シリーズ (DS-CS3A P23-CN-V2仕様書に基づく):
●原辺定格電流: ±100A/±150A/±200A
●応答時間: ≤1μs
●帯域幅: 150kHz
●絶縁耐圧: 3kV
結語
2026年、エネルギー貯蔵業界は規模拡大から品質向上へと転換しており、BMS電流センサーの選定は、システムアーキテクチャ、ライフサイクルコスト、信頼性など、多次元からの総合的なバランスを考慮する必要があります。FR1C磁気フラックスゲートとCS3A閉ループホールの組み合わせソリューションは、エネルギー貯蔵システムに全シナリオをカバーする電流モニタリングソリューションを提供します。
技術タグ: BMS電流モニタリング、エネルギー貯蔵BMS、磁気フラックスゲートセンサー、ホール電流センサー、1500Vエネルギー貯蔵、SOC推定、バッテリー管理、絶縁監視、エネルギー貯蔵安全、エネルギー貯蔵技術
