技术背景

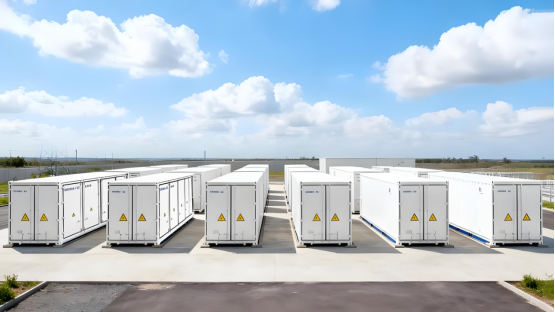

2026年，中国新型储能累计装机规模突破1亿千瓦，行业进入"价值元年"。电池管理系统（BMS）作为储能系统的核心控制单元，其电流监测能力直接决定系统安全性、效率和经济效益。
本文聚焦储能BMS电流监测三大核心需求：高精度（SOC估算与漏电检测）、快响应（故障隔离与保护）、强隔离（1500V高压平台），为储能集成商和BMS厂商提供选型参考。
一、高精度技术路线对比
1.1 电流传感器精度对SOC估算的影响
SOC是BMS最核心指标，业界主要采用安时积分法+开路电压校正组合算法。以100MWh储能电站为例：
| 误差来源 | 误差幅度 | 年经济损失 |
| 电流传感器精度±0.5% | 单日SOC误差2% | >100万元 |
| 电流传感器精度±0.3% | 单日SOC误差1.2% | >60万元 |
结论：大型储能电站应优先选择±0.3%精度传感器
1.2 三种技术路线参数对比
| 参数 | 闭环霍尔CS3A | 磁通门FR1C | 分流电阻 |
| 测量精度 | ±0.5% | ±0.3% | ±0.1% |
| 温度稳定性 | ±0.5mA温漂 | ±0.05%/K | 需外置补偿 |
| 零点漂移 | ±0.1mA | ±10mA | 无漂移 |
| 隔离能力 | 磁耦合 | 磁耦合 | 无隔离 |
| 成本指数 | ★★★ | ★★★★ | ★★ |
| 适用场景 | 电池簇级 | 主回路/绝缘监测 | 低压小电流 |
| 产品外观 |  |  |  |
1.3 μA级漏电检测技术要求
GB 44240-2024对绝缘预警提出新要求：在绝缘材料微裂纹产生的μA级漏电阶段预警，比国标30mA阈值提前2-3个数量级。
FR1C系列磁通门传感器关键参数：
• 额定电流：±300A / ±500A
• 测量范围：-400A~400A（300型）/ -530A~530A（500型）
• 精度：±0.3%（25℃）/ ±0.5%（全温区）
• 增益误差温漂：±0.05%/K
• CAN输出：500Kbps，10ms周期
• 内置数字低频滤波器
二、快响应技术方案
2.1 热失控防护时间窗口
电池热失控事故发展迅速：
• 内短路发生 → 单体失效：数十秒
• 单体失效 → PACK蔓延：数分钟
• BMS响应时间要求：≤10ms
2.2 CS3A系列响应特性
CS3A P23闭环霍尔传感器关键规格：
参数 规格值
响应时间 ≤1μs（@90% IPN）
频带宽度 150kHz（-1dB）
隔离耐压 3kV（50Hz，1min）
线性误差 ±0.05%
供电 ±12V~±15V
2.3 分层保护架构
储能PCS直流侧保护分层设计：
第一层（传感器级）
├── 检测方式：实时电流监测
├── 响应速度：≤1μs
└── 阈值配置：灵活可调
第二层（BMS级）
├── 故障确认：10ms内
├── 处理方式：多次采样滤波
└── 通信：故障报文至PCS
第三层（PCS级）
├── 动作时间：200μs内
└── 执行机构：直流接触器分断
三、1500V高压隔离设计
3.1 电压升级带来的隔离挑战
| 系统电压 | 直流母线对地电压 | 隔离需求 |
| 1000V | ±500V | 基本绝缘 |
| 1500V | ±750V | 加强绝缘 |
1500V系统优势：线缆成本降低30%、PCS效率提升0.5%
3.2 隔离参数对比
| 参数 | FR1C磁通门 | CS3A闭环霍尔 |
| 交流隔离耐压 | 7.8kV | 3kV |
| 瞬态耐压 | 14.5kV | — |
| 电气间隙 | 31.5mm | 12.7mm |
| 爬电距离 | 42.5mm | 19mm |
| 适用电压等级 | 1500V加强绝缘 | 1000V系统 |
FR1C绝缘设计优势：
• 满足IEC 61800-5-1、CATⅢ、PD2要求
• 支持1500V加强绝缘/3000V基本绝缘
• CTI等级：Ⅱ级
四、场景化选型指南
4.1 选型决策矩阵
| 储能规模 | 直流母线 | 电池簇监测 | 绝缘监测 | 推荐组合 |
| 大型电站（100MWh+） | FR1C | CS3A | FR1C | FR1C×2 + CS3A×N |
| 工商业（1~10MWh） | CS3A | CS3A | FR1C | FR1C + CS3A×N |
| 分布式（<1MWh） | CS3A | 开环霍尔 | FR1C | 成本优化方案 |
4.2 关键参数汇总表
| 应用场景 | 推荐系列 | 核心优势 | 精度 | 响应时间 | 隔离耐压 |
| SOC精确估算 | FR1C | ±0.3%精度 | ±0.3% | CAN 10ms | 7.8kV |
| 绝缘漏电监测 | FR1C | μA级分辨率 | ±0.5% | 20ms | 7.8kV |
| PCS直流保护 | CS3A | ≤1μs响应 | ±0.5% | ≤1μs | 3kV |
| 电池簇监测 | CS3A | 高性价比 | ±0.5% | ≤1μs | 3kV |
五、供应商与产品推荐
5.1 磁通门传感器方案
芯森FR1C系列（基于DS-FR1C H00-CN-V2规格书）：
• 原边额定电流：±300A / ±500A
• 测量范围：-400A~400A / -530A~530A
• 精度：±0.3%（25℃）、±0.5%（全温区）
• 隔离耐压：7.8kV
• 通信接口：高速CAN（500Kbps）
5.2 闭环霍尔传感器方案
芯森CS3A P23系列（基于DS-CS3A P23-CN-V2规格书）：
• 原边额定电流：±100A / ±150A / ±200A
• 响应时间：≤1μs
• 频带宽度：150kHz
• 隔离耐压：3kV
结语
2026年储能行业从规模扩张转向质量提升，BMS电流传感器选型需要从系统架构、生命周期成本、可靠性等多维度综合权衡。FR1C磁通门+CS3A闭环霍尔的组合方案，为储能系统提供全场景覆盖的电流监测解决方案。
