在现代铁路交通中，不论是时速达350公里/时的“复兴号”高铁，还是时速250公里/时的“和谐号”动车，主要是靠电力来驱动。机车牵引系统是保障列车高效、安全运行的核心动力系统。在复杂的机车牵引系统中，需要实时监测牵引电机的电流，为控制系统提供精确的反馈信号，确保牵引力的稳定输出、过流保护和能效优化等，保障系统的稳定运行。本文将结合几种常见的电流检测方案，并解析其在机车牵引系统中的典型应用实例。

高铁和动车动力简介

绝大多数的高铁和动车，如和谐号、复兴号，都依赖外部电力系统为其提供动力来源：车顶的“受电弓”与接触网导线持续接触，将高压电引入列车，经牵引变压器、变流器等设备转换为驱动电机的三相交流电，最终通过牵引电机驱动车轮。
注：部分动车可能采用电力和内燃机混合驱动，以便适应复杂线路。

机车牵引系统中的电流检测需求

•
  机车牵引系统通常由变流器、逆变器和牵引电机组成。牵引电流具有以下特征：
  幅值大：牵引电机在加速和爬坡时电流可达数百安培甚至上千安培。
  变化快：在再生制动、牵引/制动切换过程中，电流方向和大小都可能瞬间变化。
  安全性要求高：任何电流检测误差都可能导致控制算法失效，影响运行稳定性和安全性。
  因此，应用在机车牵引系统中的电流传感器，一般需要具备高精度、宽测量范围和快速响应特性，同时满足电气绝缘和耐环境性的要求。

机车牵引系统常见电流检测方案

•
  机车牵引系统的电流有分流器、罗氏线圈、光纤电流传感器、磁通门、霍尔闭环电流传感器等不同检测方案。它们在性能、适用场景和成本方面各有特点：


• 在实际机车牵引系统中，往往不是单一方案，而是根据不同应用场景、环节的功能需求组合使用：
  精度与直流测量需求高 → 选霍尔闭环/磁通门
  谐波与暂态分析 → 选罗氏线圈
  绝缘等级最高 → 选光纤传感器
  低成本与简单应用 → 选分流器

霍尔闭环电流传感器在机车牵引系统中的应用实例

• 从应用图可以看到，CM4A被安装在牵引变流器的直流母排或交流输出端，原边母排完全充满传感器的过孔，传感器的输出线束连接到控制系统，为系统提供实时的电流反馈信号。其典型作用包括：
  牵引逆变器中的电流反馈：CM4A传感器实时监测牵引电机的相电流，为逆变器的控制单元提供精确的电流反馈，实时调整PWM调制，实现电机的精准控制。通过闭环控制，可以优化牵引力输出、实现过流保护和故障诊断。
  再生制动系统中的能量回馈：在再生制动模式下，CM4A传感器精确测量回馈电流，确保能量回收的效率和稳定性，防止回馈电流过大导致电网或储能装置过载。
  保护功能：当牵引电流异常过大（如短路或失控情况），传感器信号可触发保护机制，避免功率器件损坏。
  状态监测与故障诊断：通过对电流波形的实时采集，可辅助故障录波与健康监测系统，实现预测性维护。
  辅助系统的电流监测：CM4A还可用于机车的辅助系统，如辅助逆变器和电池管理系统，为空调、照明等设备提供稳定的电力监测。

霍尔闭环电流传感器CM4A 1000 H05简介

CM4A系列电流传感器是芯森电子自主研发的采用霍尔闭环（补偿）原理，通过霍尔元件检测原边电流产生的磁场，并通过副边线圈产生补偿电流，实现原边与副边的电气隔离。

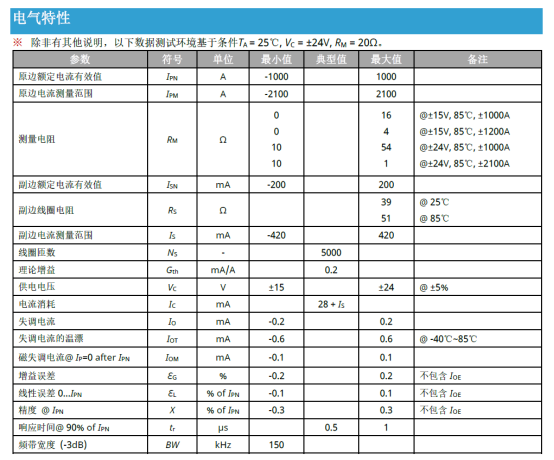

核心技术参数


典型应用连接图

总结

在机车牵引系统中，霍尔闭环电流传感器通过高精度、快速响应和良好的绝缘特性，为牵引电机控制与系统保护提供了可靠的电流检测手段。虽然它并非万能解决方案，但在高压、大电流的铁路牵引场景下，确实是一种成熟且值得信赖的技术路径。
