近年来，全球储能市场呈现爆发式增长。根据相关数据，2024年全球储能新增装机量约为175.4 GWh，预计2025年新增容量将达到247 GWh，同比增长35%。然而，随着储能规模的扩大，安全事故也逐年上升。统计显示，2025年1-5月全球新增18起储能相关安全事故，其中系统层面的缺陷占比高达72%。绝缘故障和漏电作为储能系统的“隐形杀手”，成为威胁系统安全的核心风险。本文将聚焦电化学储能系统中的绝缘故障，探讨漏电监测技术的应用。

储能系统结构与漏电风险源分析

•

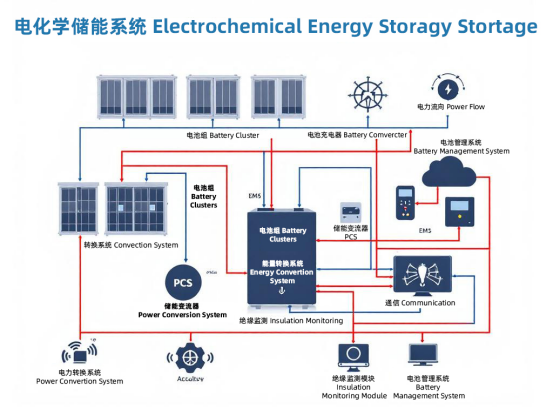

  1. 储能系统架构
  电化学储能系统（ESS）主要由以下部分组成：
  电池组：储能核心，提供电能存储与释放。
  PCS（能量转换系统）：实现直流与交流的双向转换。
  BMS（电池管理系统）：监测电池状态，确保安全运行。
  EMS（能量管理系统）：优化能量调度，提升系统效率。
  电力流向：电能在电池组、PCS、负载/电网之间传输。 通信数据流向：各模块之间通过数据交互实现协同控制。

• 2. 储能系统的漏电危害
  直流侧漏电
  电池簇间短路、绝缘失效：可能导致热失控，引发火灾。
  直流电弧：比交流电弧更难熄灭，危险性极高。
  交流侧漏电
  接地故障：可能引发设备损坏或人身触电。
• 3. 直流侧漏电风险点详解
  电池内部
  电芯漏液：电解液泄漏后，在高压极柱与外壳之间形成导电通路，产生漏电流。
  隔膜损坏：内部微短路形成异常漏电流通道，可能引发热失控。
  电池模组与电池簇层级
  连接点异常：螺栓松动、腐蚀导致接触电阻增大，烧毁绝缘材料，引发对地漏电。
  高压线缆与铜排：绝缘层破损后，裸露导体接触金属框架，导致漏电。
  BMS采样线束：绝缘破损后与高压部件接触，可能导致BMS瘫痪或火灾。
  电池系统层级
  冷却液泄漏：冷却液泄漏后形成导电桥梁，引发绝缘下降或短路。
  灰尘与凝露：灰尘和水汽混合形成导电膜，降低绝缘电阻，导致爬电。
  安装与维护问题：工具遗留或意外接触带电部件，直接引发短路和漏电。

储能漏电监测的技术方案对比
为应对上述风险，除了在设计阶段采用冗余绝缘和故障隔离措施外，还需加强绝缘电阻测试和漏电流实时监测。以下是常见的漏电监测技术方案对比：


结论：磁通门技术因其高精度和快速响应特性，更适合储能系统对微小漏电流的严苛监测需求。

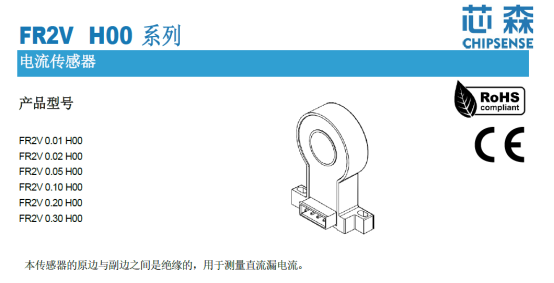

FR2V H00 系列简介

• FR2V系列是芯森电子自主研发的基于磁通门技术的高精度电流传感器，专为直流漏电流监测设计，测量漏电范围从±15mA到±300mA。在电化学储能系统中，可用于电池堆绝缘故障检测，预防直流侧短路引发的热失控。
  磁通门漏电流传感器采用高频磁通门技术，能够实现微安级漏电流监测，适用于电化学储能系统的直流侧绝缘故障检测。其核心优势包括：
  高精度：测量范围覆盖±15 mA至±300 mA，精度可达±0.5%。
  低温漂：零点温漂仅±1.5 mV/K，适应复杂环境。
  快速响应：响应时间500 ms，及时发现故障。
  高可靠性：绝缘耐压3 kV，符合IEC 60664-1:2020等国际标准。
•
•

典型应用与参数示例

•
  典型应用场景
  电池堆绝缘故障检测：预防直流侧短路引发的热失控。
  直流母线漏电监测：确保系统安全运行。

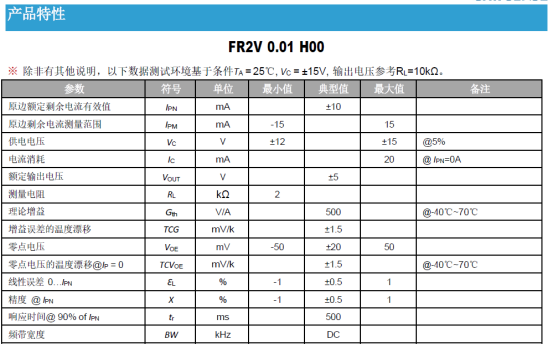

  技术参数示例
  供电电压：±12 V~±15 V
  额定量程：±10 mA~300 mA
  测量范围：±15 mA~360 mA
  工作温度：-40°C~70°C
  理论增益：500 V/A
  线性度：0.5%

结语

绝缘故障和漏电是储能系统安全运行的重大隐患。通过采用磁通门漏电流传感器等高精度监测技术，可以实现对微小漏电流的实时监控，及时发现并处理故障，有效预防热失控和火灾事故。在储能系统设计与运维中，应结合冗余绝缘设计、环境控制和高精度监测技术，构建多层次的安全防护体系。
